4. 小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V）、一个电流表、一个电压表、滑动变阻器“20Ω 2A”、小灯泡（额定电压2.5V，额定功率小于1.2W）、一个阻值已知的定值电阻R₀、开关及导线若干。
　

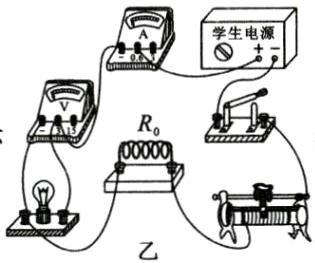

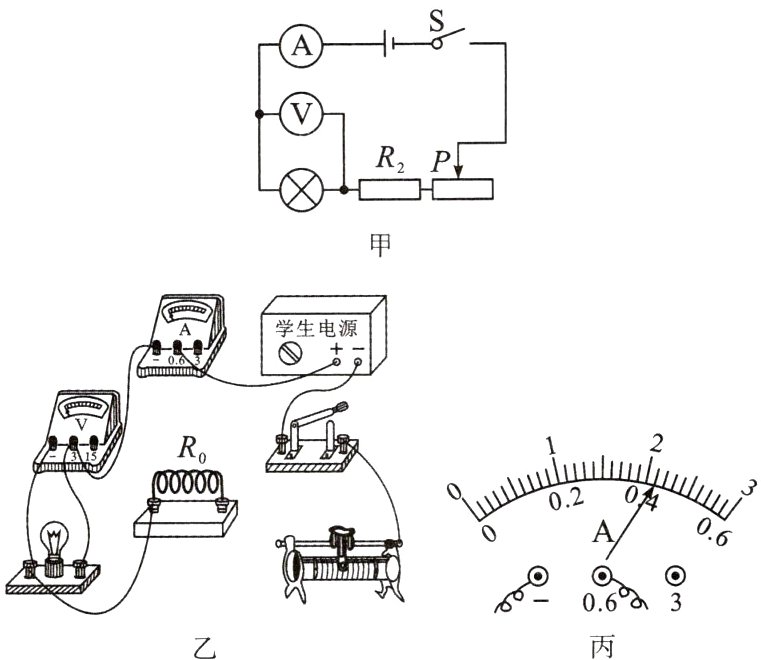

(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接。

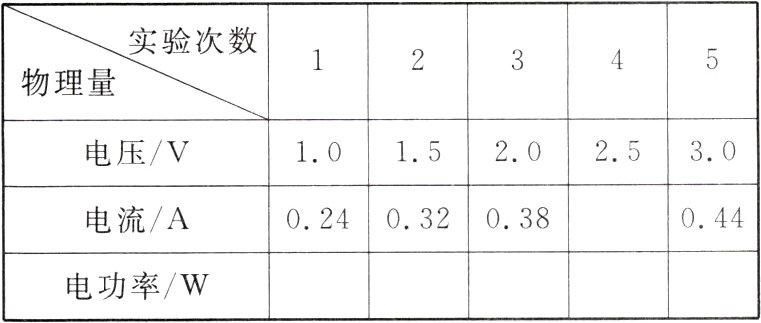

(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为________W。
(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率由____________（选填“额定功率”“额定电压”或“实际电压”）决定。
　

答案：

(1)解:如图乙所示 。
(2)1.05　
(3)实际电压

5.（科学探究）两只铭牌模糊的小灯泡L₁、L₂，仅能看清分别标有“0.3A”和“0.5A”字样。
　　

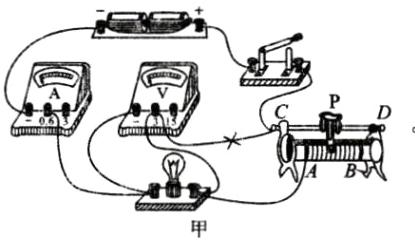

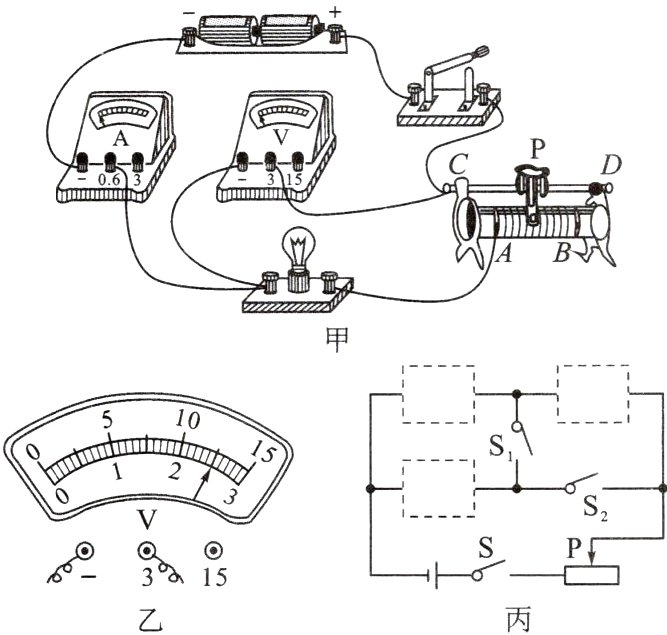

(1)图甲是小明测量小灯泡L₁额定功率时连接的实物图。
①图中有一根线连接错误，请在这根线上画“×”，并在图中改正；
②闭合开关，电流表示数为0.1A，移动滑片P，通过观察_______表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L₁的额定功率为_______W。
(2)小华利用图丙所示的电路测出了小灯泡L₂的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便。

答案：

(1)①解:如图所示　　　　　　　　　　　　　　　　　　 ②电流　0.75　
(2)解:如图所示
