《2025年点石成金金牌夺冠九年级物理全一册人教版辽宁专版》

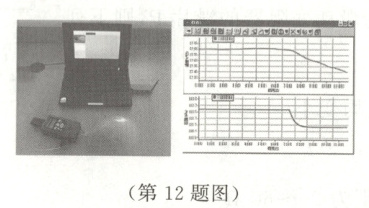

12. 如图所示,应用温度—压强传感器可以探究气球破裂瞬间,气球内气体的温度和压强的变化关系。气球破裂瞬间,气球内气体体积增大,气球内气压突然降低,同时气球内的温度,内能。

答案： 降低；减小

13. 如图是两个定值电阻$R_1$、$R_2$的内部结构图,$R_1$、$R_2$所用电阻丝(涂有绝缘漆)粗细均匀、材料相同,分别缠绕在相同的圆柱形绝缘棒上,圈数分别为43圈和33圈,$R_1$的电阻丝比$R_2$的电阻丝细。将$R_1$、$R_2$并联在电路中工作一段时间,$R_1$的电阻$R_2$的电阻,$R_1$消耗的电能$R_2$消耗的电能。(均选填“大于”“小于”或“等于”)

答案： 大于
小于

14. 家庭电路中总电流如果超过安全值,会由于电流的效应,导致线路温度过高,容易引发火灾。如图所示,电路中电流过大的原因是。

答案： 热；用电器总功率过大

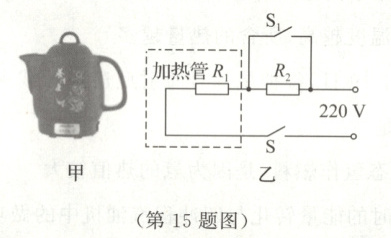

15. 如图甲是一款电中药壶,如图乙是其内部简化电路,定值电阻$R_1$、$R_2$中只有$R_1$为加热管。该壶的额定电压为220 V,加热时的额定功率为1 210 W,保温时的额定功率为40 W,则定值电阻$R_1$的阻值为Ω。若该壶工作6 min,其中加热时间为5 min,则此过程中该壶消耗的电能为J。

答案： $40$ $ 365400$

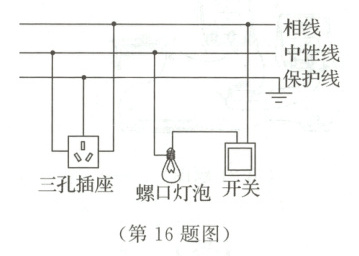

16. 如图所示,在遵守安全用电原则的前提下,请用笔画线表示导线,将三孔插座、控制螺口灯泡的开关和螺口灯泡正确接入家庭电路。

答案：
1. 三孔插座的连接：
