17. (6分)小明在探究电流与电阻的关系时，实验室提供的器材有：学生电源、六个定值电阻($5\ \Omega$、$10\ \Omega$、$12.5\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$)、滑动变阻器$R_0$等。

(1)如图是小明连接的电路，其中有一根导线连接错误，请你在这根导线上画“×”，并用笔画线表示导线，正确连接电路。
(2)电路连接正确后闭合开关，电流表无示数，电压表有示数，可能的原因是(填字母序号)。
A. 电阻$R_1$被短路
B. 滑动变阻器$R_0$被短路
C. 电阻$R_1$断路
D. 滑动变阻器$R_0$断路

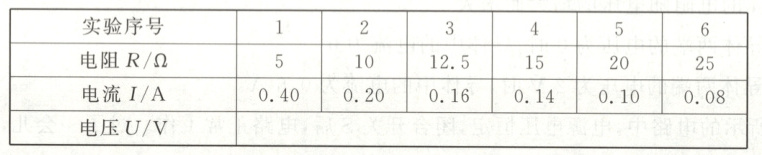

(3)多次实验的结果如下表所示，分析实验数据可知，实验时定值电阻两端电压为$ V$，可得出的结论是：导体两端的电压一定时，通过导体的电流与导体的电阻成。

(4)此实验过程中滑动变阻器的主要作用是。当定值电阻由$5\ \Omega$换成$10\ \Omega$时，应(选填“减小”或“增大”)滑动变阻器接入电路中的电阻。

答案：

(1) 因电流表应与电阻串联，电压表与电阻并联，故修改后的电路如下：

(2) C
(3) 2；反比
根据表格中数据，$U = IR$，$0.40A×5Ω = 2V$，$0.20A×10Ω = 2V$等，定值电阻两端电压为$2V$，由数据可知，电压一定时，通过导体的电流与导体的电阻成反比。
(4) 保持定值电阻两端电压不变；增大
