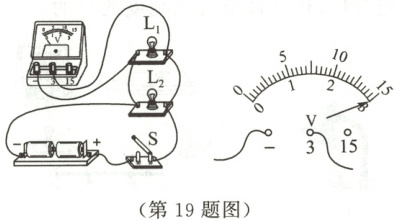

19.(6分)小辉为了探究并联电路中电压的规律，设计实验并连接好如图甲所示的实验电路。

(1)连接电路时开关应处于状态。
(2)小辉用电压表测量小灯泡$L_1$两端的电压时，闭合开关 S，观察到小灯泡$L_1$发光，$L_2$不发光，故障可能是小灯泡$L_2$。
(3)排除故障后，小辉用电压表分别测量了小灯泡$L_1$、$L_2$及电源两端的电压，电压表示数均如图乙所示，为V；小辉更换不同规格的小灯泡进行了多次测量，发现电压表示数始终如图乙所示。由此得出结论：并联电路中各支路用电器两端的电压，且电源两端的电压。进行多次实验的目的是（填字母序号）。
A.寻找普遍规律
B.减小实验误差

答案：
(1)断开
(2)断路
(3)2.5；相等；等于；A
