19. (8分)在“探究串联电路中各处的电流关系”的实验中，可供选择的器材有：电流表一个、规格不同的小灯泡三个、干电池两节、开关一个、导线若干。

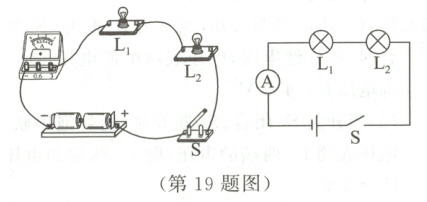

(1)(2分)用笔画线表示导线，将如图甲所示的电路元器件合理地连接起来，并在虚线框内画出对应的电路图。

(2)在测量某点电流时，小明刚接好最后一根导线，小灯泡就发光了，同组另一名同学立即切断电源。小明操作中存在的错误是。
(3)某次正确连接电路后，电流表的指针如图乙所示，则通过小灯泡的电流是$ A$。

[第19题(3)图]
(4)在实验中，分别将电流表放在两个小灯泡之前、之间和之后，发现电流表的示数都相同，接下来需要进行的操作是。

(5)实验中，闭合开关后发现小灯泡$ L_1$发光、$ L_2$不发光，小组同学提出了不同的猜想：
①小灯泡$ L_2$断路；
②小灯泡$ L_2$内部灯丝被短路；
③小灯泡$ L_2$完好，但因为电流太小，无法发光或发光不明显。
猜想错误的是，你的判断依据是。
为了进一步排除故障，实验小组的同学将小灯泡$ L_2$取下，用导线将小灯泡$ L_2$直接接在一节干电池上，连接方法如图丙所示，发现小灯泡$ L_2$发光，则可以确定猜想是正确的。
[第19题(5)图]

答案：

(1)

(2) 连接电路时开关没有断开
(3) $0.2$
(4) 换用不同规格的小灯泡，多次实验
(5) ①；两灯串联，若$L_2$断路，则$L_1$也不发光；③；②
