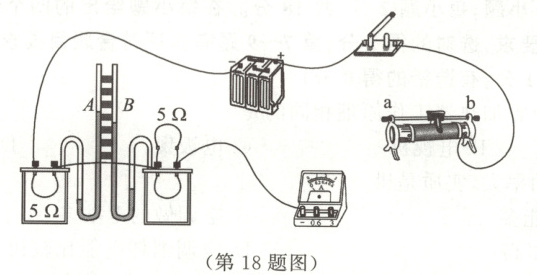

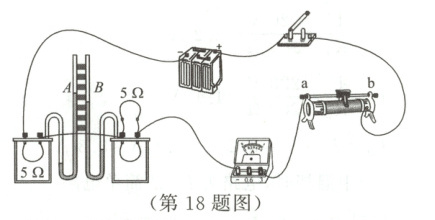

18.(6分)某同学猜想电流通过导体产生的热量与电流、电阻和通电时间有关。为了探究电流通过导体产生的热量与电流是否有关，所用的实验器材有：电压为6V的电源、电流表、滑动变阻器、秒表、开关各一个，与U形管相连的塑料盒两个，盒内密封着等量的空气，盒内电阻丝的阻值一定，导线若干。
(1)用笔画线表示导线，将图中的电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片移到(选填“a”或“b”)端。
(3)通电后塑料盒中气体的内能增大是通过的方式改变的。
(4)该实验是通过来反映电流通过电阻丝产生热量的多少。
(5)为达到实验目的，右边盒内电阻丝的阻值为$\Omega$。
(6)若要使左右两个U形管内液面高度差更大，塑料盒外应选用阻值更的电阻丝。

答案：

(1) （）
(2) b
(3) 热传递
(4) U形管内液面高度差
(5) 5
(6) 大

19.(4分)小新用如图所示的实验装置探究电流通过导体产生的热量与哪些因素有关，两个透明容器中密封着等量的空气。
(1)实验中采用串联电路是为了控制一定。
(2)观察图中的A、B两管，在通电时间相同时，发现管液面上升得更高，表明电流通过导体产生的热量多少与有关。
(3)用电热水壶烧一壶水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量的多少与有关。

答案：
(1)电流和通电时间
(2)A；电阻
(3)通电时间
