19. (6分)小明在“伏安法测电阻”的实验中：

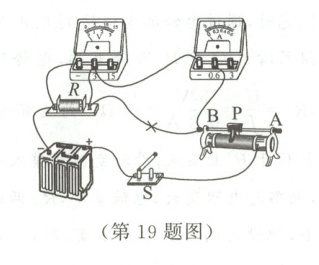

(1)小明连接了如图甲所示的电路，闭合开关，电流表示数，电压表示数。(均选填“有”或“无”)
(2)他仔细检查电路，发现有一根导线连接错误，请你在图甲中错误的导线上画“×”，并用笔画线表示导线，正确连接电路。
(3)正确连接电路后，闭合开关，调节滑动变阻器的滑片P，当电流表示数为$0.2\ A$时，小明观察到电压表示数如图乙所示，为$ V$，他记下数据并算出电阻$R$的阻值为$\Omega$。
(4)同组的小斌继续向(选填“A”或“B”)端移动滑片P，适当增大电阻$R$两端的电压，并进行了多次测量，计算电阻的平均值，从而减小实验误差。

答案：

(1)无；有
(2)（）
(3)2；10
(4)A

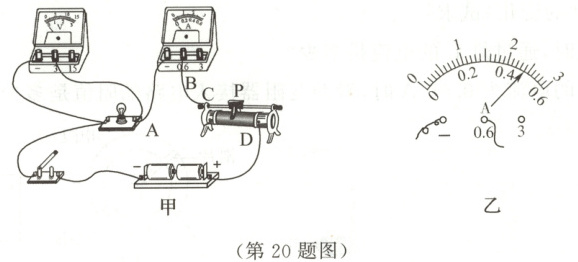

20. (6分)小明用“伏安法”测量标有“$2.5\ V$”字样的小灯泡的电阻，实验电路如图甲所示。

(1)本实验的原理是。
(2)闭合开关前，应将滑片P移到滑动变阻器的最(选填“左”或“右”)端。
(3)闭合开关后，小灯泡不发光，电流表和电压表均无示数；将与电压表“3”接线柱相连的导线从A端拆下，试触B点，电压表指针不偏转，试触C点，电压表指针不偏转，试触D点，电压表指针偏转。若电路中只有一处故障，则可能是。

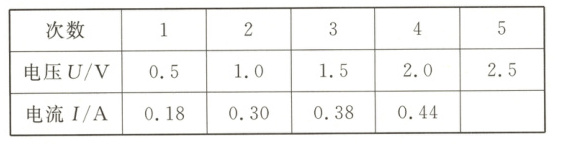

(4)排除故障后，继续进行实验，并将实验数据记录在表格中，第5次实验中电流表的示数如图乙所示，为$ A$。此时小灯泡的电阻约为$\Omega$(结果保留一位小数)。

(5)小明分别求出不同电压下小灯泡的电阻，然后将计算的平均值作为小灯泡的电阻，同组的小丽认为他的这种做法不合理，原因是。

答案：
(1) $R = \frac{U}{I}$
(2) 右
(3) 滑动变阻器断路
(4) 0.48；5.2
(5) 小灯泡的电阻随温度的变化而变化，取平均值无意义
