12.如图是小灯泡L与定值电阻R的I - U图像。如果将小灯泡L与定值电阻R串联在6V的电源上，电路中的电流是A，电路消耗的总功率是W。

答案： 0.4；2.4

13.某型号电热毯铭牌标有“220 V 40 W”字样，它正常工作时，发热元器件的阻值为$\Omega$；如果电热毯内的电阻丝断了，将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，其原因是接头连接处接触不良，电阻（选填“变大”或“变小”），产生的热量多。

答案： 1210；变大

14.电动自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线圈的电流为5A，电动机线圈的电阻是$0.5\Omega$，正常工作1min消耗的电能为J，转化的机械能为J。

答案： $14400$；$13650$

15.如图是一款有“低温”和“高温”两个挡位的挂烫机的工作电路图，正常工作电压为220V，加热电阻$R_1=R_2=88\Omega$。只闭合开关$S_1$时，挂烫机处于挡；当开关$S_1$、$S_2$都闭合时，挂烫机正常工作1min消耗的电能为J。

答案： 低温；$6.6× 10^{4}$。

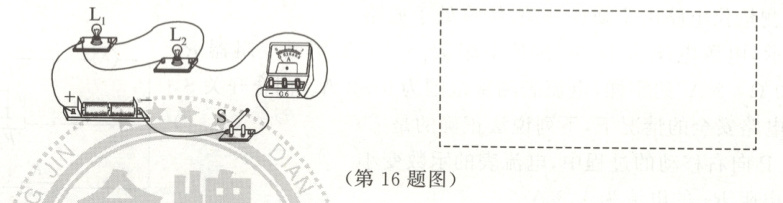

16.如图是实物电路，请在虚线框内画出对应的电路图。

答案：
（）

17.(4分)在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，正常工作时的电阻约为$10\Omega$，电源电压为6V，其他器材任意选择。
(1)该

实

验

的

原理是。
(2)实验

中

，电流表应选择的测量范围。
(3)在虚线框内画出电路图。
(4)实验时，小灯泡两端的电压为2.5V时，电流表示数为0.24A，则小灯泡的额定功率为W。

答案：

(1) $P=UI$
(2) $0\sim0.6A$
(3)
[]
(4) $0.6$
