《2025年点石成金金牌夺冠九年级物理全一册人教版辽宁专版》

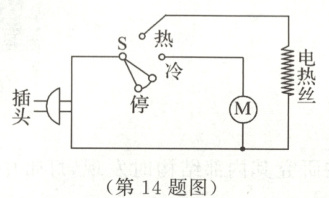

14.某电吹风的原理图如图所示。当电吹风吹热风时，电动机与电热丝的连接方式是；该电吹风使用几年后，电热丝变细了，电热丝的电阻将。

答案： 并联；变大

15.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，电压表V的示数，电流表$A_1$的示数与电流表$A_2$的示数之差。（均选填“变大”“变小”或“不变”）

答案： 不变；不变

16.如图是一个实物电路，请你在虚线框中画出该电路的电路图。

答案：

17.在如图所示的电路中，有两根导线尚未连接，请用笔画线表示导线，将电路连接完整。
要求：
(1)灯$L_1$和$L_2$并联。
(2)电流表只测量通过灯$L_1$的电流。

答案：

18.(6分)实验小组做“比较不同物质吸热的情况”的实验。

(1)他们用相同的酒精灯加热初温和相等的沙子和水，使它们升高相同的温度，通过比较来判断吸收热量的多少。
(2)酒精在燃烧过程中越来越少，它的热值（选填“变小”“变大”或“不变”）。
(3)加热10min后，测得水的温度如图所示，为$^{\circ}C$。
(4)多次实验后得到的数据如下表，初步得到结论：质量相等的水和沙子，升高相同的温度，水比沙子吸收更的热量。

(5)根据实验结论推理：沿海地区昼夜温差比内陆地区更。

答案：
(1)质量；加热时间
(2)不变
(3)48
(4)多
(5)小
