20.(4分)在“探究小灯泡的亮度跟实际功率的关系”的实验中。

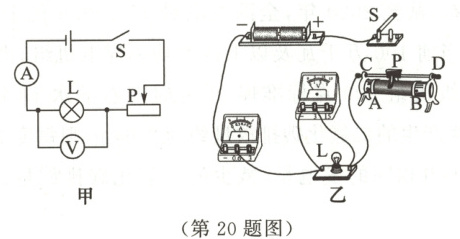

(1)小明按图甲中电路图连接了部分实物电路，如图乙所示，小灯泡的额定电压是2.5V，允许的最高电压是3.0V。开关闭合后，向左移动滑动变阻器滑片P使电路中电流变大，应将开关右侧接线柱与滑动变阻器的(选填“A”“B”“C”或“D”)接线柱相连。
(2)正确连接好电路，闭合开关，发现小灯泡不亮，电流表指针偏转很小，经排查，不存在器材故障，要使小灯泡发光只需。

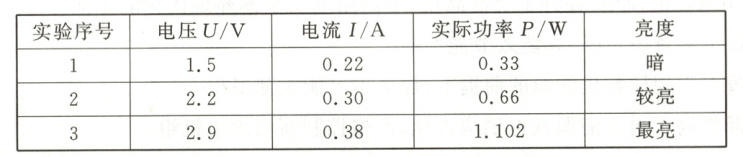

(3)分析表格中数据，得出的实验结论是：小灯泡的亮度随实际功率的变大而变。

(4)小明想比较另一个额定电压为2.5V的小灯泡$L_2$的额定功率$P_2$与实验所用小灯泡$L_1$的额定功率$P_1$的大小关系。当电压表示数为2.5V时，他断开开关，保持滑动变阻器滑片位置不变，将$L_1$替换为$L_2$。闭合开关后，发现电压表示数变为2.3V。依据上述现象，可推断出$P_1$(选填“＞”“=”或“＜”)$P_2$，他继续完成了$P_2$的测量后，验证了推断。

答案：
(1)A
(2)向左移动滑动变阻器滑片
(3)亮
(4)＜
