18. (6分)小明在“探究电流与电压的关系”的实验中，完成了以下实验过程。

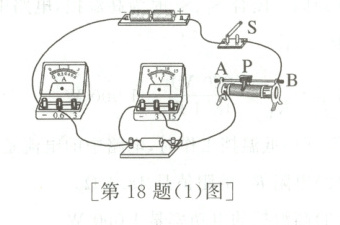

(1)请你用笔画线表示导线，将图甲中的实物电路连接完整，要求滑片P向B端移动时，滑动变阻器接入电路的电阻变大。
(2)在连接电路时，开关S应处于状态，滑动变阻器的作用除了保护电路，还有。

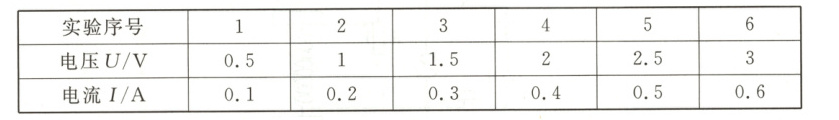

(3)实验中测得数据如下表，请根据表中的数据，在图乙中方格纸上画出相应的图像。

(4)分析实验数据及图像，可得出的实验结论是。
(5)同组的小刚在做实验时发现，他闭合开关后，移动滑动变阻器的滑片时，电流表的示数变小，而电压表的示数变大，你认为小刚电路连接中存在的错误是。

答案：

(1) （）
(2) 断开；改变定值电阻两端的电压
(3) （）
(4) 电阻一定时，通过导体的电流与导体两端的电压成正比
(5) 电压表并联在了滑动变阻器两端
