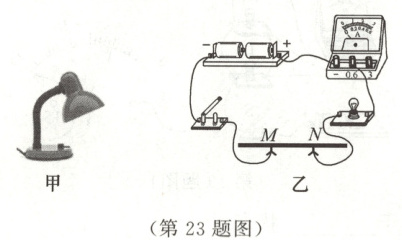

23.(6分)小昕在如图甲所示的台灯下看书时，感觉灯光太亮，她找来同桌小洋，想利用所学物理知识制作一盏简易调光台灯，达到调节灯光亮度的目的。

(1)小昕尝试利用铅笔芯和鳄鱼夹实现调节灯泡亮度的功能，如图乙所示。图乙中的连线有一处明显错误是；改正后，闭合开关，调节鳄鱼夹 M、N 之间的距离，发现灯泡的亮度和电流表示数都会发生变化，这一现象说明导体的电阻与其有关。

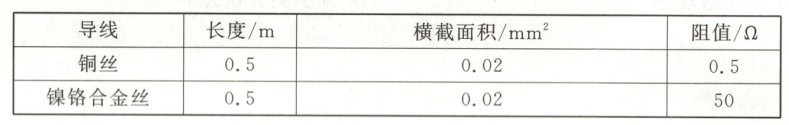

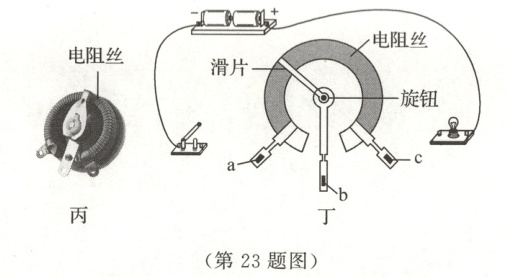

(2)由于铅笔芯易断，小洋在实验室找了一个电位器来替代铅笔芯，其内部结构如图丙所示。小洋查找到表格中的信息，为更好实现电位器调节灯泡亮度的功能，电位器内的电阻丝应选用更合适。


(3)请用笔画线表示导线，连接图丁中电路，要求顺时针旋转电位器旋钮时，灯泡变亮。
(4)小昕提出用 LED 灯替代小灯泡可能会更加节能，她将 LED 灯接入电路，发现闭合开关后，LED 灯正常发光，用手触摸几乎不发热。LED 灯是由制成的，LED 灯发光时，转化为光能。

答案：
(1)电流表与灯泡并联；长度
(2)镍铬合金丝
(3)（连接方式：电源正极→开关→灯泡→电位器滑片→电位器固定端（如a端）→电源负极，确保顺时针旋转旋钮时接入电阻丝长度变短）
(4)半导体材料；电能
