《2025年点石成金金牌夺冠九年级物理全一册人教版辽宁专版》

16.(6分)“探究电流与电压的关系”的实验中,准备的电学器材如下:电源(4.5 V)、电流表、电压表、滑动变阻器$R$(规格为“30 Ω 1 A”)、定值电阻(5 Ω、10 Ω、20 Ω、30 Ω)、开关、导线若干。

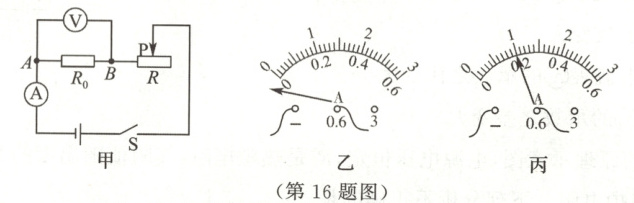

(1)某同学开关,按如图甲所示电路图连接实物。试触时发现:电流表指针向零刻度线左侧偏转,如图乙所示,则电路连接出现的错误是
。

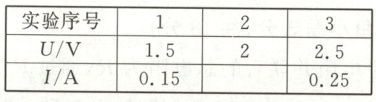

(2)纠正错误后开始实验,应将滑动变阻器的滑片$P$向(选填“左”或“右”)移动,使电阻$R_{0}$两端电压由1.5 V逐渐增大到2 V、2.5 V,读出对应的电流值。其中第二次实验电流表示数如图丙所示,为 A。实验数据如下表所示。

(3)分析数据,得出结论：电阻一定时,导体两端电压越大,。
(4)小辉学习了欧姆定律后,分析表中数据可知,该同学所用的定值电阻阻值为 Ω。

答案：
(1)断开；电流表正负接线柱接反了
(2)右；0.2
(3)通过导体的电流越大
(4)10

17.(6分)小明用如图甲所示的实验电路探究电流与电阻的关系。

(1)在虚线框内画出此实验电路图。
(2)连接好电路后,闭合开关前,滑动变阻器的滑片$P$应置于最(选填“左”或“右”)端。
(3)闭合开关,移动滑动变阻器

的

滑

片

$P$时发现：电压表始终无示数,电流表有示数。其原因可能是(填字母序号)。
A.滑动变阻器断路
B.电阻$R$被短路
C.电阻$R$断路

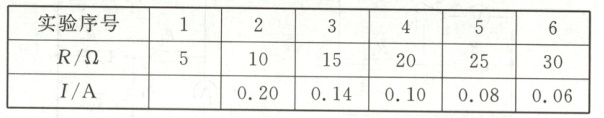

(4)排除故障后,用5 Ω的电阻替换$R$接入电路,闭合开关,调节滑动变阻器,使电压表示数为2 V,电流表指针位置如图乙所示,将电流表示数填入下表中。

(5)将5 Ω的电阻换成10 Ω的电阻后,闭合开关,调节滑动变阻器的滑片$P$到合适位置,使电压表的示数,记录电流表示数。
(6)根据实验数据,进一步分析得出结论：导体两端的电压一定时,通过导体的电流与导体的电阻成。

答案：

(1) 电路图：

(2) 右
(3) B
(4) 0.40
(5) 2V
(6) 反比
