《2025年点石成金金牌夺冠九年级物理全一册人教版辽宁专版》

13. 如图所示的电路中，若要两个用电器同时工作，应闭合开关，此时，这两个用电器是(选填“串联”或“并联”)的。

答案： S₁；串联

14. 如图所示，如果闭合开关，会烧坏(选填“灯泡”或“电源”)。若要使两灯串联，应将导线(选填“$a$”或“$b$”)去掉。

答案： 电源；b

15. 如图甲所示，当开关闭合后，$ A_1$、$ A_2$两个电流表的示数如图乙所示，通过灯$ L_2$的电流为A，干路中的电流为A。

答案： 1.2；1.5

16. 根据电路图，用笔画线表示导线连接实物图。

答案：

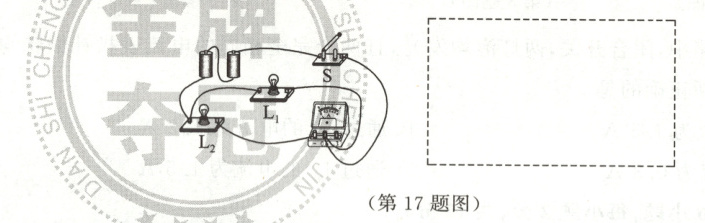

17. 如图是一个实物电路，请在虚线框中画出对应的电路图。

答案：

18. 某型号家用全自动豆浆机，可以简化为电动机M和加热管两部分，如果想实现这两部分各自独立工作，需要怎样连接电路呢?请在虚线框中画出符合要求的电路图。加热管用“$-$加热管$-$”符号表示。

答案：
