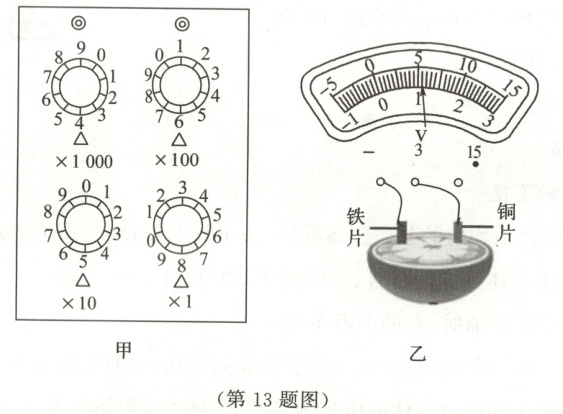

13.如图甲是电阻箱在某个时刻的示数，其示数是$\Omega$；如图乙是一个水果电池，其中的铁片，相当于电源的极。

答案： 4657；负

14.如图所示电路，开关 S 闭合后，两灯均发光，电压表测的是灯（选填“$L_1$”或“$L_2$”）两端电压。一段时间后，两灯均熄灭，但电压表有示数且示数较大，电流表无示数，则故障可能是（选填“$L_1$被短路”“$L_1$断路”或“$L_2$断路”）。

答案： L1；L1断路

15.如图所示，当$S_1$闭合、$S_2$断开时，电压表示数为 2.5 V；当$S_1$断开、$S_2$闭合时，电压表示数为 6 V。灯$L_1$两端的电压为V，电源电压为V。

答案： 2.5；6

16.如图所示，请用笔画线表示导线，将实物图补充完整，要求：当滑动变阻器滑片向右移时，灯泡变亮，电压表测量灯泡两端的电压。

答案：
