24.(6分)汽车的制造与使用涉及很多物理知识。

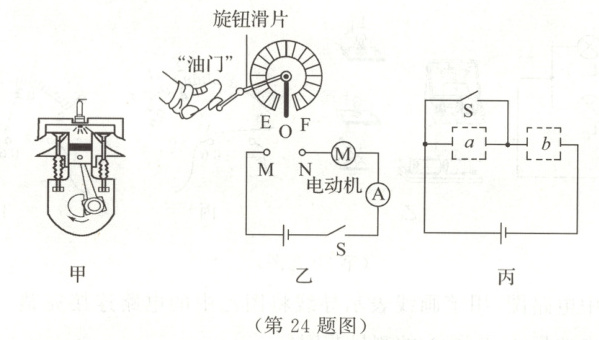

(1)如图甲为汽油机的冲程；若该汽油机曲轴的转速是3600r/min，则汽油机每秒对外做功次。
(2)汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为。转向横杆相当于电路中的。
(3)如图乙中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，用笔画线表示导线，将旋钮变阻器接入电路M、N处。
(4)如图丙是一种车位占用提醒电路，虚线框内的元器件一个是灯泡，一个是电阻。设计要求：有车时灯泡亮，无车时灯泡灭，则（选填“a”或“b”）是灯泡。

答案：
(1)做功；30
(2)并联；开关
(3)（导线连接O与E至M、N，例如M接O，N接E）
(4)a
