6. 在如图所示的电路中，电源电压不变，若先闭合$S_1$，再闭合$S_2$，下列说法正确的是 ()

A.电压表的示数变小
B.电压表的示数变大
C.电流表的示数变大
D.电流表的示数不变

答案： C

7. 如图所示的四个电路中，电源电压保持不变，$R_0$为阻值已知的定值电阻，可以测出未知电阻$R_x$阻值的电路是 ()

答案： D

8. 如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右端移动时，下列说法正确的是 ()

A.电流表A示数变大，电压表V示数变小
B.滑动变阻器接入电路的电阻变大
C.电路总电阻变大，通过电阻$R$的电流变小
D.两电表示数的比值不变

答案： D

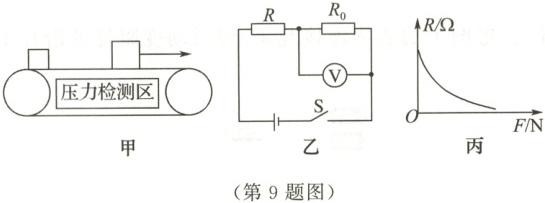

9. 如图甲是某品牌自动筛选器的示意图，图乙是简化的原理图。放在水平传送带上的产品，经过装有压敏电阻$R$的压力检测区时，$R$的阻值发生变化，其阻值随压力$F$变化的图像如图丙所示。$R_0$是定值电阻，当电路中电压表示数小于设定值时(设定值固定不变)，机械装置启动，将质量偏小的不合格产品推出传送带，实现自动筛选功能。下列说法正确的是()


A.当检测区没有产品时，电路中的电流最大
B.检测区产品质量越小，电压表的示数越小
C.检测区产品质量越大，电路中的电流越大
D.若要增大通过检测区产品的最小质量，可将电源电压调低

答案： BCD
