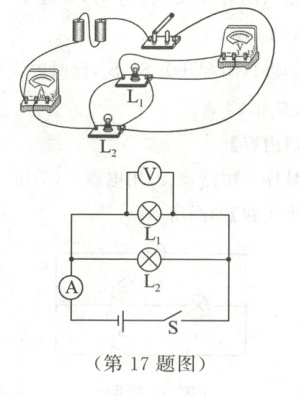

17.用如图所示的元器件连接电路，要求：$L_1$、$L_2$并联，电流表测量干路中的电流(约为 0.4 A)，电压表测量灯泡$L_1$两端的电压，开关控制整个电路。请用笔画线表示导线，将图中各个元器件连接起来，并在虚线框内画出对应的电路图。

答案：
1. 实物连接图：

18.(6分)“探究串联电路的电压关系”的实验电路如图甲所示，请回答下列问题。

(1)为了使探究得出的结论具有普遍意义，$L_1$、$L_2$应该选择的小灯泡。
(2)排除故障后进行测量，小明用电压表分别测 A 与 B、A 与 C 之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为$U_{AB} =$V,$U_{AC} =$V。
(3)在测$L_2$两端的电压时，小明为了节省时间，采用以下方法：电压表的 B 连接点不动，只断开 A 连接点，并改接到 C 连接点上。小明用上述方法能否测出$L_2$两端的电压?（选填“能”或“不能”），原因是。
(4)小明进行了多次实验，可得到串联电路的电压规律是：串联电路总电压等于。

答案：
(1)不同规格
(2)2.8；3
(3)不能；电压表正负接线柱接反了
(4)各用电器两端电压之和
