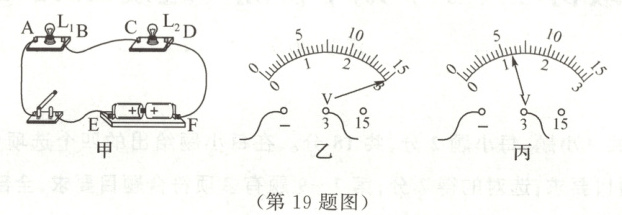

19.(6分)小明和小红用如图甲所示的电路探究串联电路中电压的规律，用两节新干电池作为电源。

(1)为了使探究得出的结论具有普遍意义，$L_1$、$L_2$应该选择规格的小灯泡。
(2)接线时，开关应处于状态；小明检查电路时发现安装错误。
(3)正确安装后，闭合开关，两灯均不发光，小明用电压表试接A、B两接线柱，发现指针偏转情况如图乙所示，则可判断发生了断路。
(4)排除故障后，小明进行多次实验，用电压表分别测出电压$U_{AB}$、$U_{CD}$和$U_{EF}$，第1次测量$U_{AB}$时，电压表的示数如图丙所示，示数为V，数据记录如下表。分析表中数据，得到初步结论：串联电路两端的总电压与各部分电路两端电压的关系为（用$U_{AB}$、$U_{CD}$、$U_{EF}$表示）。

答案：
(1) 不相同
(2) 断开；电压表
(3) $L_1$
(4) 1.2；$U_{EF}=U_{AB}+U_{CD}$
