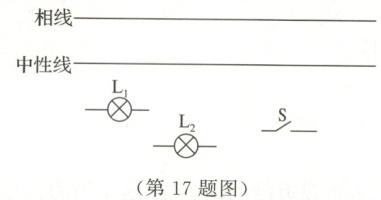

17. 请在图中完成家庭电路的连接。要求:灯 $ L_1$、$ L_2$ 并联,开关 S 控制两盏灯。

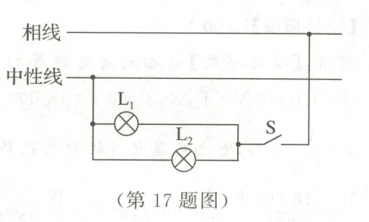

答案：

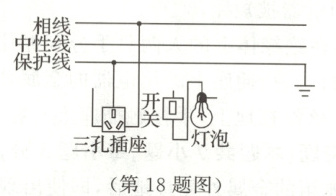

18. 如图所示,插座的一部分已正确接入家庭电路,请将插座剩余部分及开关、灯泡也正确接入。

答案：

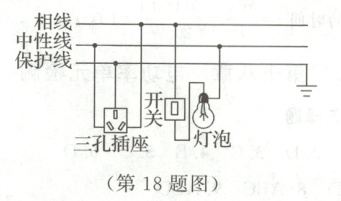

接线如图所示：

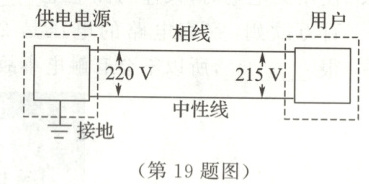

19. (9分)如图所示,供电电源的电压始终是 220 V,由于输电线有电阻,当用户的总功率是 8.6 kW 时,用户实际得到的电压是 215 V。试求:
(1)此时标有“220 V 100 W”的白炽灯的实际电功率(忽略温度对灯丝电阻的影响,结果保留两位小数)。
(2)当用户的总功率是 8.6 kW 时,通过输电线的电流和输电线的电阻。

答案：
(1)灯泡电阻：$R=\frac{U_{额}^{2}}{P_{额}}=\frac{(220\, V)^{2}}{100\, W}=484\,\Omega$
实际电功率：$P_{实}=\frac{U_{实}^{2}}{R}=\frac{(215\, V)^{2}}{484\,\Omega}\approx95.51\, W$
(2)用户总功率$P=8.6\, kW=8600\, W$
通过输电线的电流：$I=\frac{P}{U_{实}}=\frac{8600\, W}{215\, V}=40\, A$
输电线分压：$U_{线}=220\, V-215\, V=5\, V$
输电线电阻：$R_{线}=\frac{U_{线}}{I}=\frac{5\, V}{40\, A}=0.125\,\Omega$
(1)95.51 W
(2)40 A；0.125 Ω

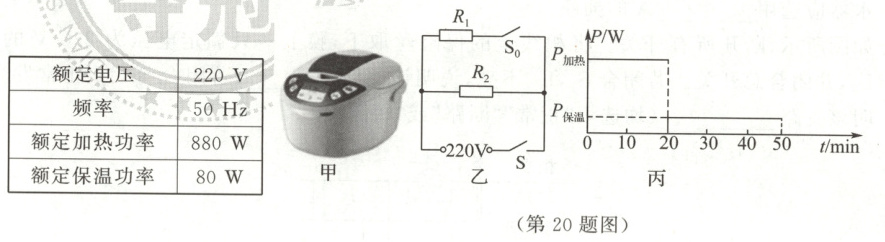

20. (9分)如图甲是小明家购买的新型电饭煲,铭牌如下表所示,其内部结构简化电路图如图乙所示,其中 $R_1$ 和 $R_2$ 均为电热丝(不考虑温度对电阻的影响)。如图丙是电饭煲某次工作 50 min 的过程中功率随时间变化的关系图像。试求:
(1)电饭煲正常工作时,在加热状态下的总电流。
(2)电阻 $R_1$ 的阻值。
(3)电饭煲工作 50 min 的过程中电流做的功。

答案：
(1)4A；
(2)60.5Ω；
(3)1.2×10⁶J。
