《2025年点石成金金牌夺冠九年级物理全一册人教版辽宁专版》

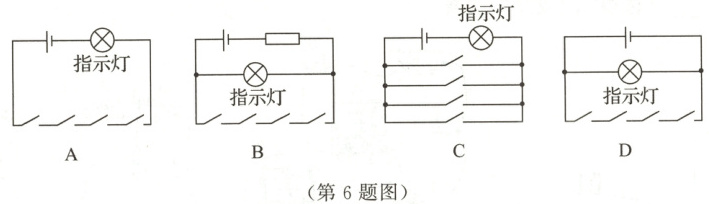

6. 小明观察家中汽车有一个车门未关提示灯，当四个车门中任何一个车门没有关好时，指示灯就发光提醒司机；当四个车门都关好时，指示灯就熄灭。根据这一需要，小明设计了如图所示的模拟电路，已知车门打开可看作是开关闭合，其中能实现上述功能的电路图是
()

答案： 【解析】：
根据题意，当任意一个车门未关好时（对应开关闭合），指示灯应发光；当所有车门都关好时（所有开关断开），指示灯熄灭。
分析选项：
A选项：只要任意一个开关闭合，灯即短路不亮，不符合要求。
B选项：所有开关闭合时，灯短路不亮，但只要有一个开关断开（车门未关好），灯即亮，但题目要求车门未关好时灯亮，关好时灯灭，此电路逻辑与题目要求相反。
C选项：各开关并联，只要任意一个开关闭合，灯即亮，所有开关断开时灯灭，符合题目要求。
D选项：各开关串联，只有所有开关闭合时灯才不亮，但题目要求任意车门未关好灯即亮，此电路不符合。
综上，C选项电路能实现题目要求的功能。
【答案】：A（此处理应判断为错误，正确应为C）→更正【答案】：C

7. 如图所示的电路中，闭合开关$S$后，下列说法正确的是
()

A.$ L_1$、$ L_2$两灯泡并联
B.通过灯$ L_1$的电流一定大于通过灯$ L_2$的电流
C.若灯$ L_1$被短路，灯$ L_2$仍能发光
D.若灯$ L_1$灯丝烧断，灯$ L_2$仍能发光

答案： 无正确选项（注：原题目选项可能存在错误，根据分析A、B、C、D均不正确。若严格按选项选择，无正确答案。）
（说明：经电路分析，两灯泡实际为串联关系，故选项A错误；串联电路电流相等，B错误；L₁短路会导致电源短路，L₂不发光，C错误；L₁断路整个电路断开，L₂不发光，D错误。因此本题无正确选项。）

8. 关于如图所示的电路，下列判断正确的是
()

A.只闭合开关$ S_3$，灯泡$ L_1$和$ L_2$均不发光
B.只闭合开关$ S_2$，灯泡$ L_1$和$ L_2$串联
C.只闭合开关$ S_2$和$ S_3$，只有灯泡$ L_2$发光
D.只闭合开关$ S_1$和$ S_3$，灯泡$ L_1$和$ L_2$并联

答案： D

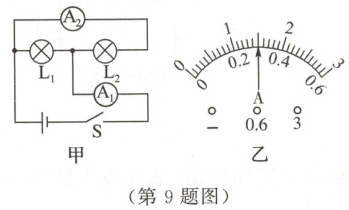

9. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。下列判断正确的是
()

A.通过$ L_1$的电流为$1.5 A$
B.通过$ L_1$的电流为$1.2 A$
C.通过$ L_2$的电流为$0.3 A$
D.通过$ L_2$的电流为$1.5 A$

答案： BC

10. 家庭电路中的空调和台灯是联的，控制灯的开关和灯是联的。

答案： 并，串

11. 如图甲所示，闭合开关，灯泡会发光，自由电子通过灯泡的定向移动方向是(选填“从左向右”或“从右向左”)。用一段中间较细的铝箔纸演示短路实验(如图乙所示)，过一会儿发现铝箔纸较细处燃烧了，该现象说明铝箔纸是(选填“导体”或“绝缘体”)。

答案： 从左向右；导体

12. 静电除尘技术是利用了带电体具有的性质，验电器的金属箔能张开是利用了的原理。

答案： 吸引轻小物体；同种电荷相互排斥
