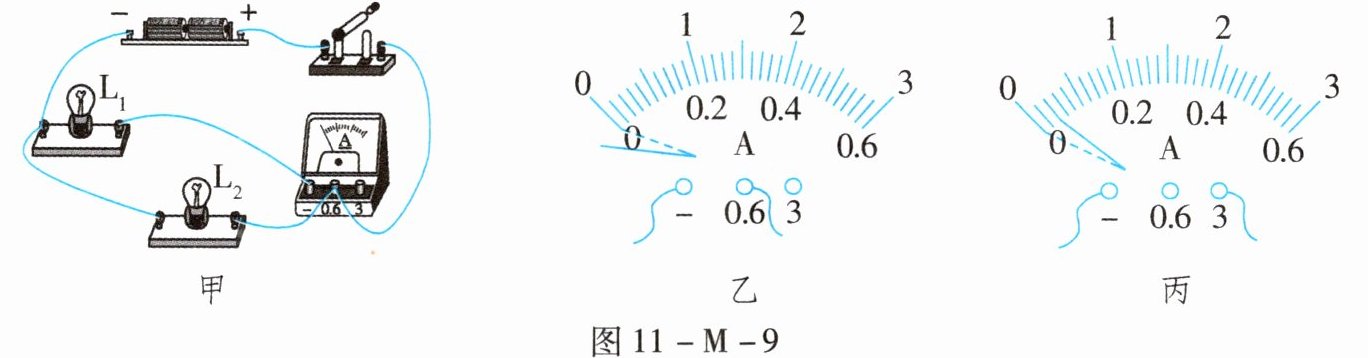

13. 图 11 - M - 9 甲是“用电流表测量电流”实验的实物电路。
(1)电流表在使用前,应先检查电流表的指针是否对准
(2)连接电路时,开关应
(3)闭合开关,电流表出现如图 11 - M - 9 乙所示的现象,造成电流表出现该现象的原因可能是
(4)排除故障后,闭合开关,电流表测量的是通过灯泡
(5)请在图 11 - M - 9 甲中的某根导线上画“$ × $”,并用笔画线代替导线将该导线改接到另一接线柱上,使电流表测量干路中的电流。

(1)电流表在使用前,应先检查电流表的指针是否对准
零刻度线
,如果有偏差,需先“调零”。(2)连接电路时,开关应
断开
;电流表必须串联
(选填“并联”或“串联”)在被测电路中,使电流从电流表的负
(选填“正”或“负”)接线柱流出,且电流表应选用合适的量程。(3)闭合开关,电流表出现如图 11 - M - 9 乙所示的现象,造成电流表出现该现象的原因可能是
电流表的正、负接线柱接反了
。若电流表出现如图 11 - M - 9 丙所示的现象,则原因是电流表所选的量程太大
。(4)排除故障后,闭合开关,电流表测量的是通过灯泡
L₁
(选填“$ L_{1} $”或“$ L_{2} $”)的电流。(5)请在图 11 - M - 9 甲中的某根导线上画“$ × $”,并用笔画线代替导线将该导线改接到另一接线柱上,使电流表测量干路中的电流。
答案:
13.
(1)零刻度线
(2)断开 串联 负
(3)电流表的正、负接线柱接反了 电流表所选的量程太大
(4)L₁
(5)如图所示
13.
(1)零刻度线
(2)断开 串联 负
(3)电流表的正、负接线柱接反了 电流表所选的量程太大
(4)L₁
(5)如图所示
14. 实验小组探究串联电路中电流和电压的特点。

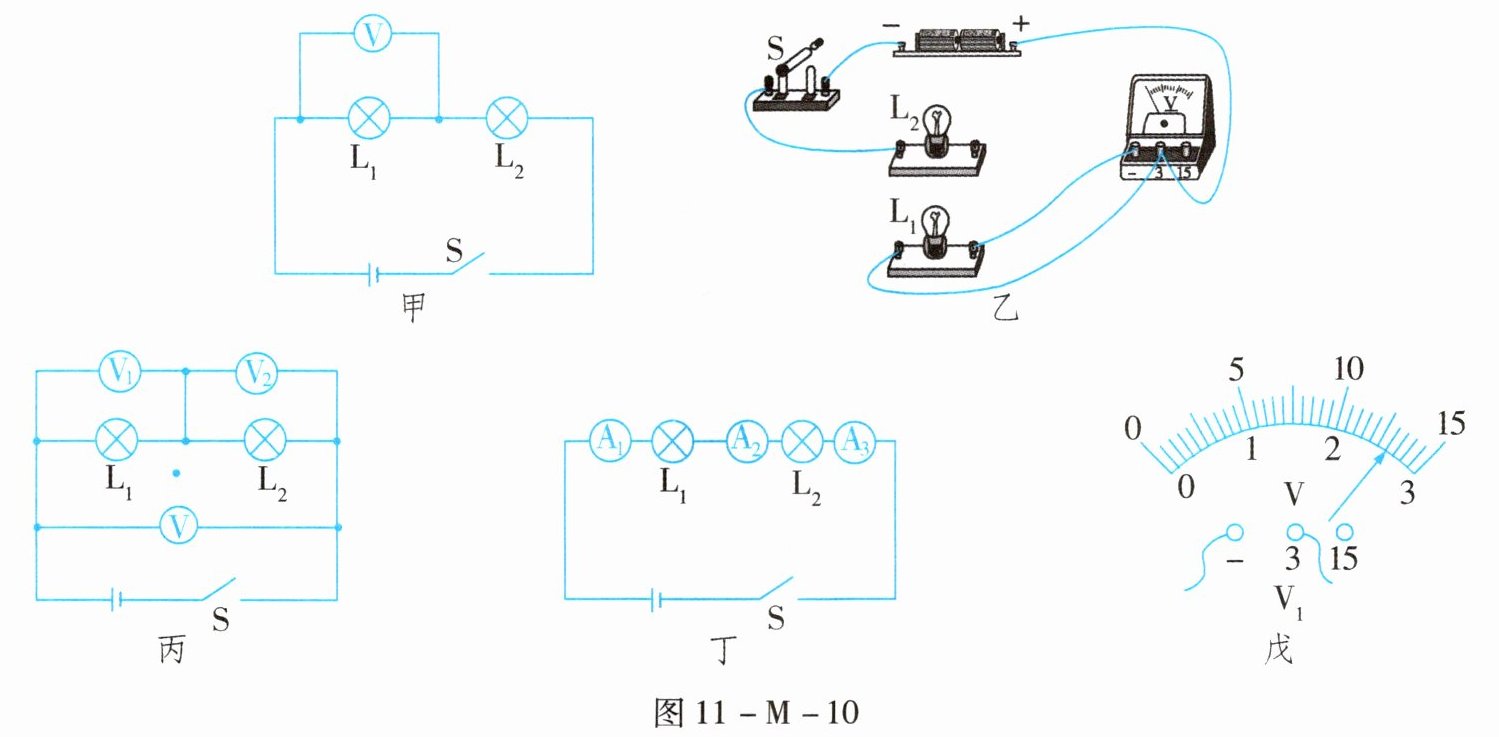

(1)为了探究串联电路中电压的特点,小礼选用了两只不同规格的小灯泡,并设计了如图 11 - M - 10 甲所示的电路。

(2)实验中要测量灯泡 $ L_{1} $ 两端的电压,请根据图 11 - M - 10 甲,在图 11 - M - 10 乙中用笔画线代替导线将实物电路连接完整。
(3)连接好电路,闭合开关 $ S $,发现灯泡 $ L_{1} $ 比 $ L_{2} $ 亮,小礼作出了如下猜想:
猜想①:灯泡两端的电压与距离电源正极的远近有关,因为灯泡 $ L_{1} $ 更靠近电源的正极,灯泡 $ L_{1} $ 两端的电压比灯泡 $ L_{2} $ 两端的电压要更高,所以灯泡 $ L_{1} $ 更亮。
猜想②:电流从电源的正极流出后先通过灯泡 $ L_{1} $,再通过灯泡 $ L_{2} $,通过灯泡 $ L_{1} $ 的电流比通过灯泡 $ L_{2} $ 的电流大,所以灯泡 $ L_{1} $ 更亮。
猜想③:通过两只灯泡的电流相等,两只灯泡的亮度不同是因为两只灯泡的规格不同。

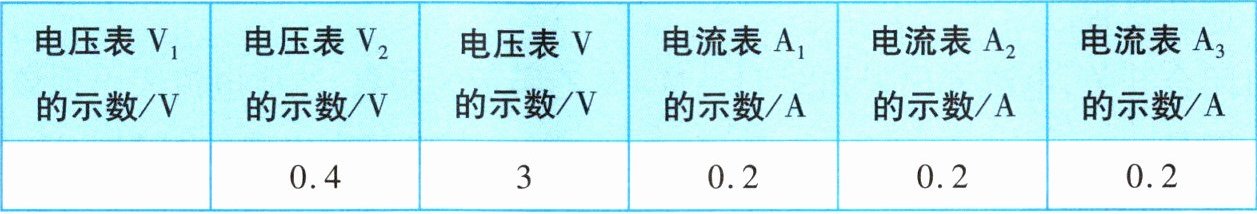

(4)小礼为了验证猜想①和猜想②,添加了多块电流表和电压表。在验证猜想①时,设计了如图 11 - M - 10 丙所示的电路;在验证猜想②时,设计了如图 11 - M - 10 丁所示的电路。两次操作时,确保灯泡 $ L_{1} $ 更靠近电源的正极。小礼连接电路并正确操作后,读出各电压表和电流表的示数并记录在表 11 - M - 1 中。电压表 $ V_{1} $ 的示数如图 11 - M - 10 戊所示,则电压表 $ V_{1} $ 的示数为
(5)根据表 11 - M - 1 中的数据可得出结论:在串联电路中,电路两端的总电压等于
(6)小礼依据表 11 - M - 1 中的数据判断:猜想①是正确的,猜想②是错误的。小华认为小礼得出串联电路中电流和电压的特点的过程不是很合理。请你分析小华认为不合理的原因:
(7)小华继续实验,将图 11 - M - 10 甲中的两只灯泡的位置互换,发现灯泡 $ L_{1} $ 还是比灯泡 $ L_{2} $ 要亮,说明两只灯泡串联时,猜想③是

(1)为了探究串联电路中电压的特点,小礼选用了两只不同规格的小灯泡,并设计了如图 11 - M - 10 甲所示的电路。
(2)实验中要测量灯泡 $ L_{1} $ 两端的电压,请根据图 11 - M - 10 甲,在图 11 - M - 10 乙中用笔画线代替导线将实物电路连接完整。
(3)连接好电路,闭合开关 $ S $,发现灯泡 $ L_{1} $ 比 $ L_{2} $ 亮,小礼作出了如下猜想:
猜想①:灯泡两端的电压与距离电源正极的远近有关,因为灯泡 $ L_{1} $ 更靠近电源的正极,灯泡 $ L_{1} $ 两端的电压比灯泡 $ L_{2} $ 两端的电压要更高,所以灯泡 $ L_{1} $ 更亮。
猜想②:电流从电源的正极流出后先通过灯泡 $ L_{1} $,再通过灯泡 $ L_{2} $,通过灯泡 $ L_{1} $ 的电流比通过灯泡 $ L_{2} $ 的电流大,所以灯泡 $ L_{1} $ 更亮。
猜想③:通过两只灯泡的电流相等,两只灯泡的亮度不同是因为两只灯泡的规格不同。
(4)小礼为了验证猜想①和猜想②,添加了多块电流表和电压表。在验证猜想①时,设计了如图 11 - M - 10 丙所示的电路;在验证猜想②时,设计了如图 11 - M - 10 丁所示的电路。两次操作时,确保灯泡 $ L_{1} $ 更靠近电源的正极。小礼连接电路并正确操作后,读出各电压表和电流表的示数并记录在表 11 - M - 1 中。电压表 $ V_{1} $ 的示数如图 11 - M - 10 戊所示,则电压表 $ V_{1} $ 的示数为
2.6
$ V $。(5)根据表 11 - M - 1 中的数据可得出结论:在串联电路中,电路两端的总电压等于
各用电器两端的电压之和
。在串联电路中,电流处处相等
。(6)小礼依据表 11 - M - 1 中的数据判断:猜想①是正确的,猜想②是错误的。小华认为小礼得出串联电路中电流和电压的特点的过程不是很合理。请你分析小华认为不合理的原因:
没有多次实验得出普遍性规律
。(7)小华继续实验,将图 11 - M - 10 甲中的两只灯泡的位置互换,发现灯泡 $ L_{1} $ 还是比灯泡 $ L_{2} $ 要亮,说明两只灯泡串联时,猜想③是
正确
(选填“正确”或“错误”)的。
答案:
14.

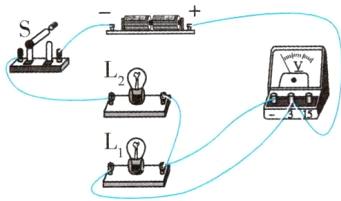

(2)如图所示
(4)2.6
(5)各用电器两端的电压之和 处处相等
(6)没有多次实验得出普遍性规律
(7)正确
14.
(2)如图所示
(4)2.6
(5)各用电器两端的电压之和 处处相等
(6)没有多次实验得出普遍性规律
(7)正确
