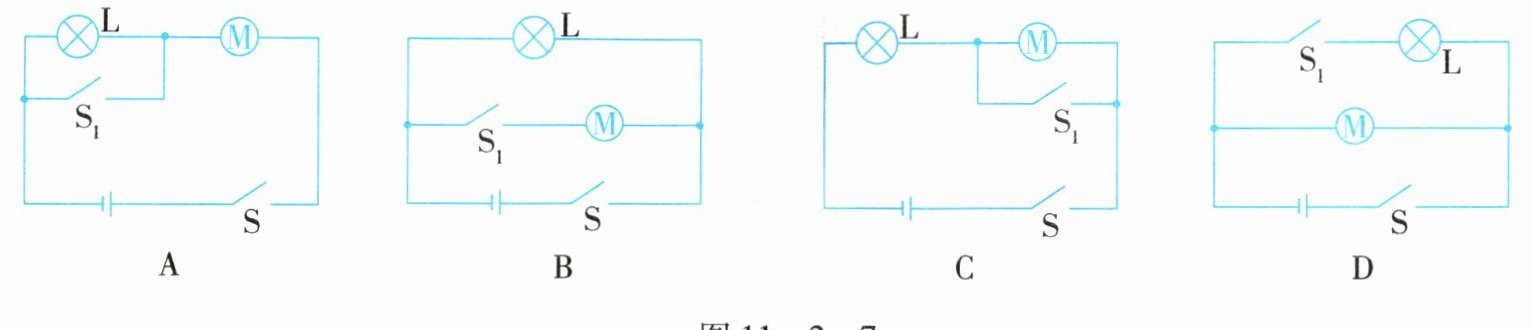

13. 有一种智能锁，它在密码识别和人脸识别两次识别成功后才能开锁。密码识别成功时，开关 S 闭合，灯 L 发光，照亮人脸进行识别(但不开锁)，人脸识别成功后开关 $ S_1 $才会闭合，电动机 $ M $工作，开锁成功。如图 11 - 2 - 7 所示的电路设计符合要求的是(B)。

答案： 13.B

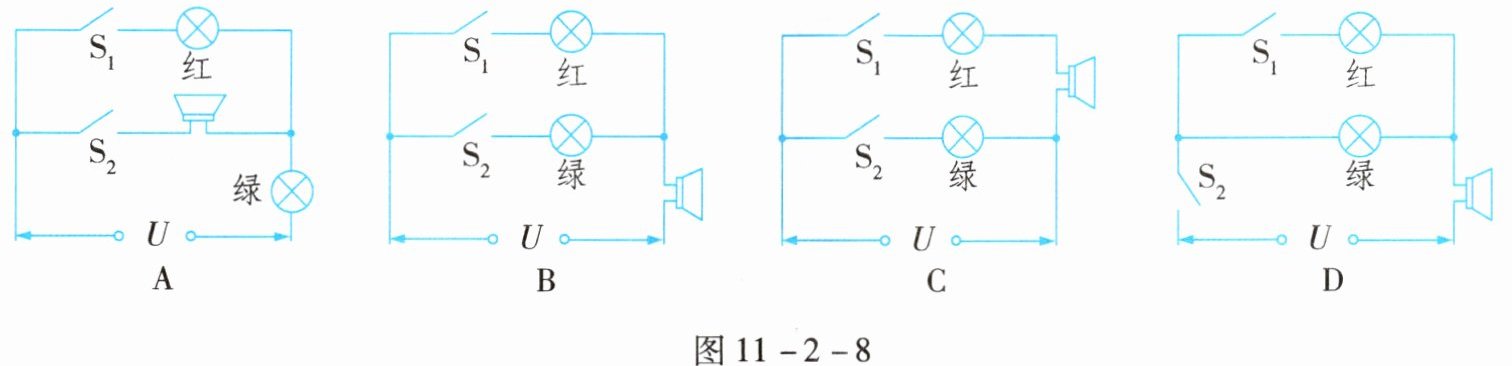

14. 比赛中常用到抢答器，其原理是：任意一位选手按下抢答键时，显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。如图 11 - 2 - 8 所示的电路设计符合要求的是(B)。

答案： 14.B

15. 为了节约资源，某校在教学楼新装了智能楼道灯，该楼道灯只有在天黑且有人通过时才会发光。小伟利用光控开关 $ S_1 $（天黑时闭合，天亮时断开）和红外线感应开关 $ S_2 $（有人通过时闭合，无人通过时断开）模拟智能楼道灯内部的电路图。请在虚线框内画出符合要求的电路图。

答案：
15.如图所示
　　　　　　

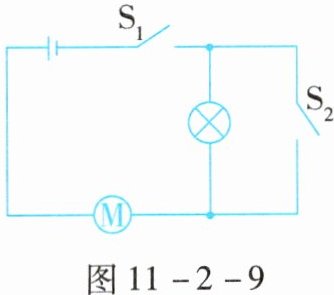

16. 如图 11 - 2 - 9 所示的电路中，无论开关如何切换，电动机和灯泡都能安全使用。若想让电动机和灯泡同时工作，则两个开关的工作状态是闭合开关S₁、断开开关S₂。若电路元件均完好，同时闭合开关 $ S_1 $和 $ S_2 $，则电动机和灯泡的工作情况是电动机工作,但灯泡不发光。

答案： 16.闭合开关$S_1$、断开开关$S_2$　电动机工作,但灯泡不发光
