19. 阅读短文，回答问题。
常用的电压表和电流表都是由小量程的灵敏电流计 $ G $(表头)改装而成的。从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。表头与其他电阻的不同之处在于，通过表头的电流是可以从刻度盘上读出来的。表头的电阻 $ R_g $ 叫作灵敏电流计 $ G $ 的内阻。指针偏转到最大刻度时的电流 $ I_g $ 叫作满偏电流。通过表头的电流为满偏电流时，加在表头两端的电压 $ U_g $ 叫作满偏电压。由欧姆定律可知 $ U_g = I_g R_g $，表头的满偏电压 $ U_g $ 和满偏电流 $ I_g $ 一般都比较小。

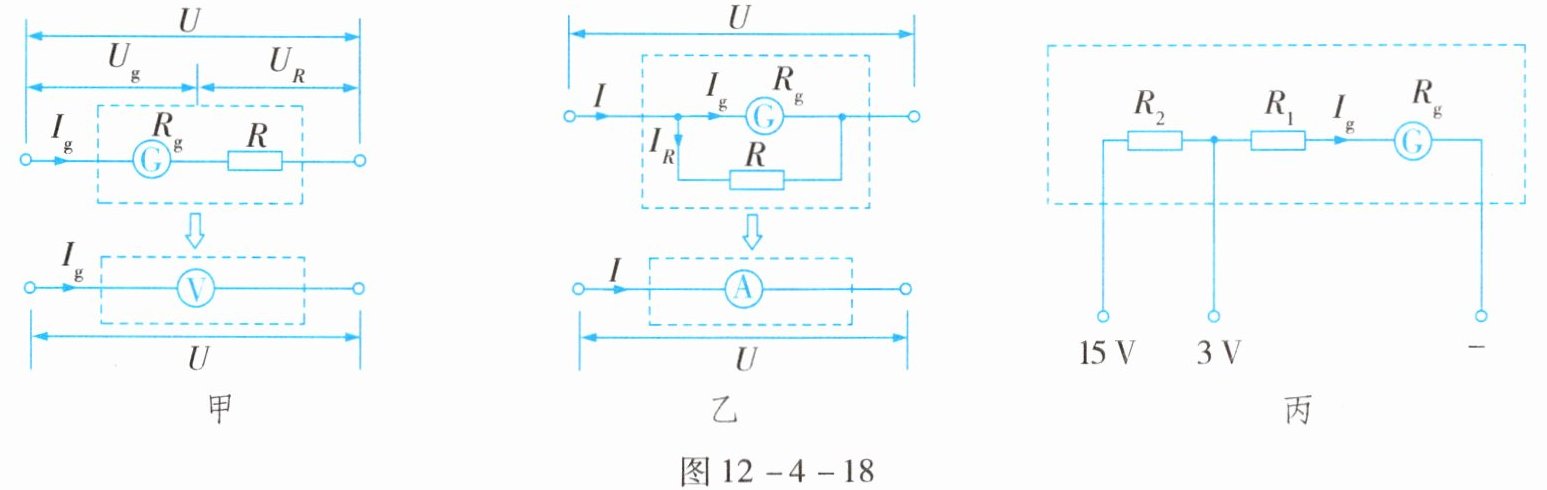

测量较大的电压时，要给表头串联一个电阻 $ R $，把灵敏电流计 $ G $ 改装成电压表，如图 $ 12 - 4 - 18 $ 甲所示。换句话说，电压表可以看作一个电压可读的“大电阻”。串联电阻 $ R $ 的作用是分担一部分电压，起这种作用的电阻常被叫作分压电阻。
测量较大的电流时，则要给表头并联一个电阻 $ R $，把灵敏电流计 $ G $ 改装成大量程的电流表，如图 $ 12 - 4 - 18 $ 乙所示。电流表可以看作一个电流可读的“小电阻”。并联电阻 $ R $ 的作用是分去一部分电流，起这种作用的电阻常被叫作分流电阻。
(1) 若想增大电流表的量程，则应该把并联的分流电阻更换为一个阻值更小(选填“大”或“小”)的电阻。
(2) 已知某灵敏电流计 $ G $ 的满偏电流 $ I_g = 1 \, mA $，内阻 $ R_g = 100 \, \Omega $。若将此灵敏电流计 $ G $ 改装成一块电流表，则改装后的电流表的满偏电压是0.1$ V $。若将此灵敏电流计 $ G $ 改装成一块双量程的电压表(两个量程分别为“$ 0 \sim 3 \, V $”和“$ 0 \sim 15 \, V $”)，如图 $ 12 - 4 - 18 $ 丙所示，可得 $ R_1 = $2900$ \Omega $，$ R_2 = $12000$ \Omega $。

答案：
(1)小
(2)0.1 2900 12000
