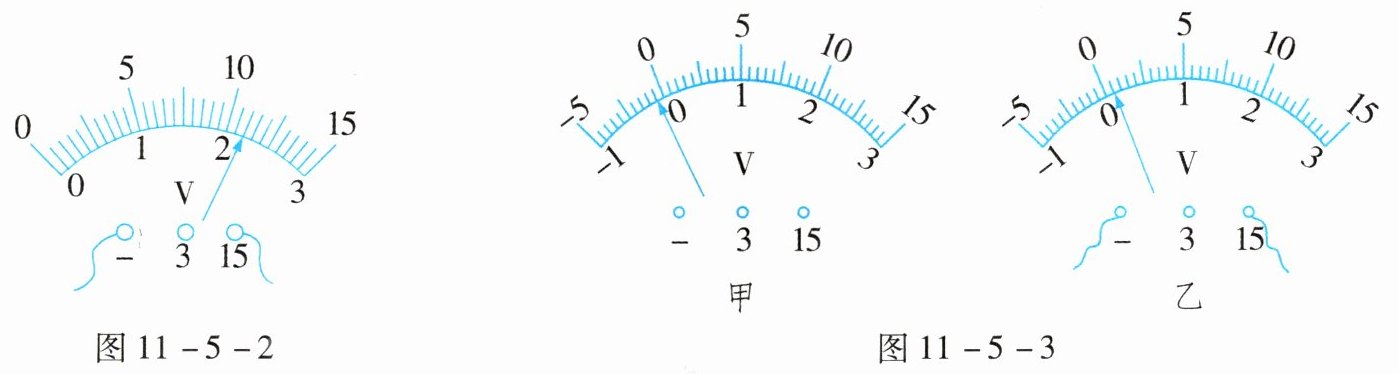

10. 如图11 - 5 - 2所示的是一块电压表的表盘，所选的量程是0~15V，示数为11.0V。

答案： 10.电压　0~15V　11.0

11. 小利测量某电路两端的电压，连接电路前发现电压表的指针偏转至如图11 - 5 - 3甲所示的位置，原因是电压表未调零。正确操作后，将其连入电路，闭合开关，发现电压表的指针偏转至如图11 - 5 - 3乙所示的位置，接下来的操作是断开开关，换用电压表的0~3V量程，继续进行实验。

答案： 11.电压表未调零　断开开关，换用电压表的0~3V量程

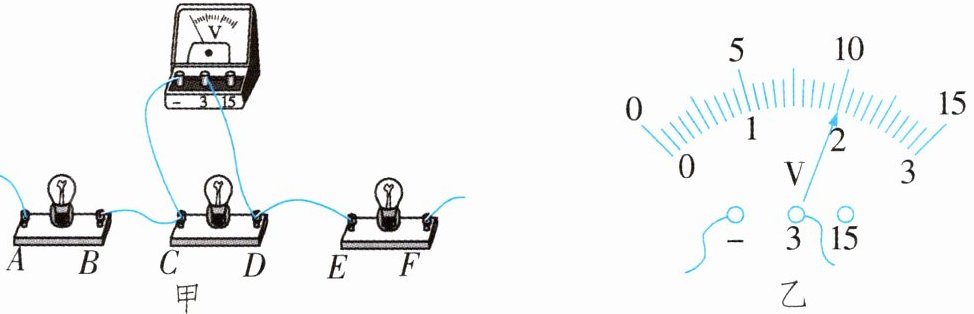

12. 如图11 - 5 - 4甲所示，将三只相同规格的小灯泡接入电路，用电压表测量其中一只小灯泡两端的电压，A端导线应与电源的负极相连。电压表的示数如图11 - 5 - 4乙所示，示数为2.0V。若被测灯泡断路，则电压表的示数变大(选填“变大”“变小”或“不变”)。

答案： 12.负　2.0　变大

13. 下列关于电流表和电压表的说法

错

误

的是(C)。

A.使用前都应先检查指针是否指零，若有偏差则需调零
B.电流表应串联在待测电路中，电压表应并联在待测电路两端
C.绝不允许把电压表直接连接到电源的两极上
D.被测值的大小不能超过电表的量程

答案： 13.C

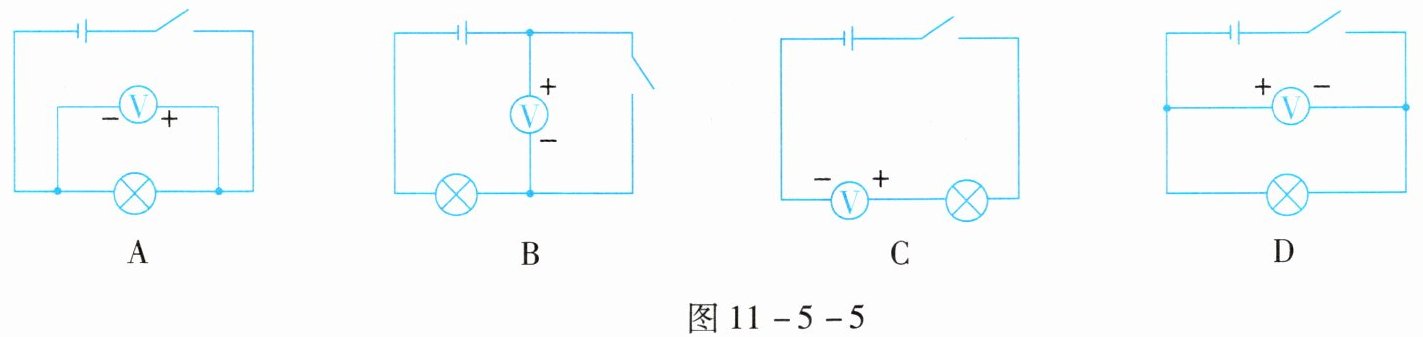

14. 为了测量电路中的小灯泡两端的电压，小丽设计了如图11 - 5 - 5所示的电路，其中符合要求的是(A)。

答案： 14.A
