《2025年新课程同步学案九年级物理全一册北师大版》

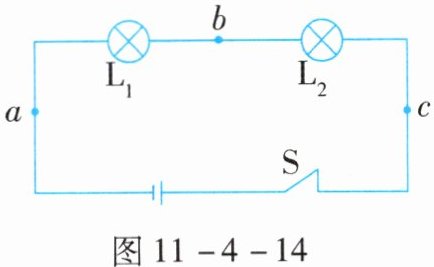

5. 如图11-4-14所示，小灯泡$ L_2 $比$ L_1 $亮，小明猜想是因为小灯泡$ L_2 $更靠近电源的正极，通过它的电流更大。下列做法不能判断其猜想是否正确的是(D)。

A.对调电源的正、负极
B.交换小灯泡$ L_1 $和$ L_2 $的位置
C.测量通过a、b、c三处的电流大小
D.在a处串联一只小灯泡

答案： 5.D

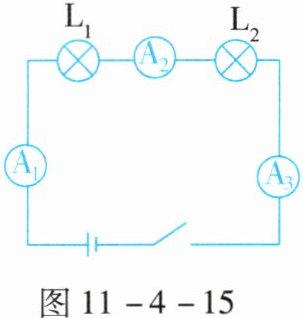

6. 如图11-4-15所示，闭合开关，小兰发现小灯泡$ L_1 $比$ L_2 $亮，则三块电流表的示数关系为(C)。

A.$ I_1 ＞ I_2 ＞ I_3 $
B.$ I_1 ＜ I_2 ＜ I_3 $
C.$ I_1 = I_2 = I_3 $
D.$ I_1 = I_2 + I_3 $

答案： 6.C

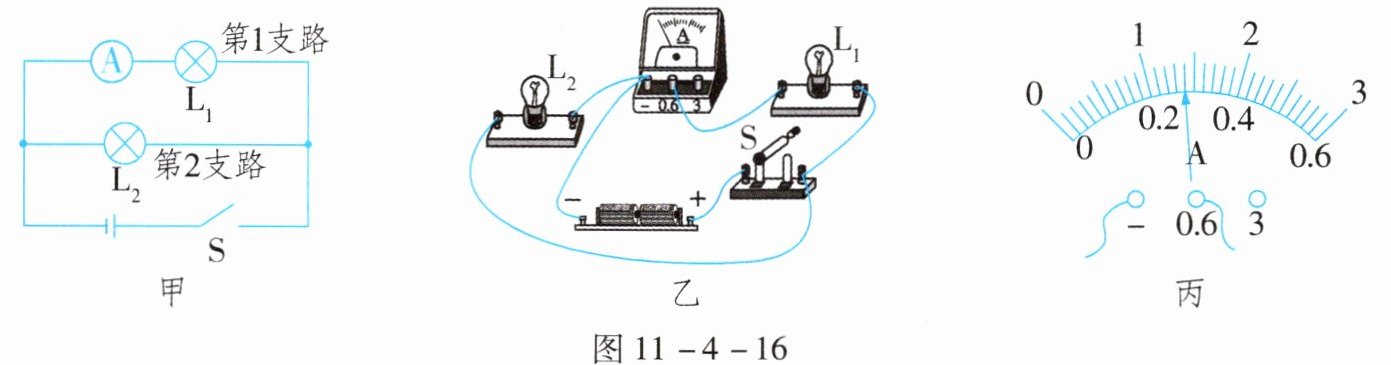

7. 小辉做“探究并联电路中电流的特点”实验，设计的电路图如图11-4-16甲所示。

(1) 小辉按照电路图连接好如图11-4-16乙所示的实物电路。第1次实验中，闭合开关S，电流表的指针位置如图11-4-16丙所示，可得到通过第1支路的电流为0.28A。
(2) 在图11-4-16乙的基础上，只需改变一根导线的连接，就能使电流表测量通过干路的电流。请在要改接的那根导线上画“×”，并用笔画线代替导线画出改接后的导线。

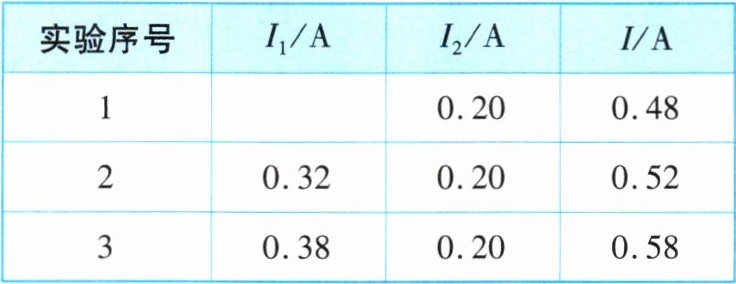

(3) 小辉按照电路图连接电路，只更换第1支路上的灯泡进行多次实验，测量通过第1支路的电流$ I_1 $、通过第2支路的电流$ I_2 $和通过干路的电流I，数据记录在表11-4-2中。分析表中的实验数据可以得出并联电路中电流的特点：通过干路的电流等于各支路电流之和。
(4) 若某一支路中的用电器工作状态改变，则会造成通过该支路的电流发生变化，请结合实验数据解释其他支路及干路电流变化情况的原因：并联电路中各支路互不影响，若一条支路中的用电器工作状态改变，则另一条支路中的电流不会改变。在并联电路中，通过干路的电流等于各支路电流之和，若一条支路中的用电器工作状态改变，则干路的电流会改变。

答案：
7.
(1)0.28　
(2)如图所示
　　　　
(3)通过干路的电流等于各支路电流之和
(4)并联电路中各支路互不影响，若一条支路中的用电器工作状态改变，则另一条支路中的电流不会改变。在并联电路中，通过干路的电流等于各支路电流之和，若一条支路中的用电器工作状态改变，则干路的电流会改变
