《2025年新课程同步学案九年级物理全一册北师大版》

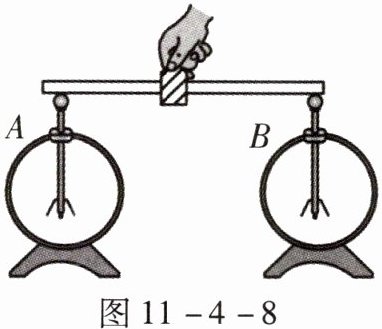

17. 取两个相同的验电器A和B，使验电器A带负电、验电器B不带电，用带绝缘柄的金属棒把验电器A和B连接起来，如图11 - 4 - 8所示，可观察到验电器A的两金属箔的张角变小，验电器B的两金属箔的张角变大，则自由电子移动的方向是从A到B，瞬时电流的方向是从B到A。(均选填“从A到B”或“从B到A”)

答案： 17.从A到B　从B到A

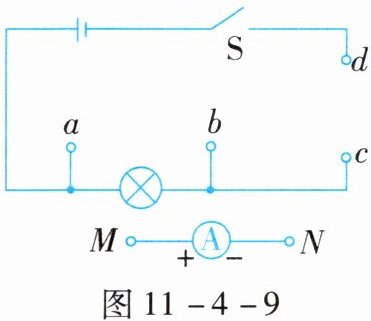

18. 如图11 - 4 - 9所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为(B)。

A.M接a，N接b
B.M接c，N接d
C.M接b，N接a
D.M接d，N接c

答案： 18.B

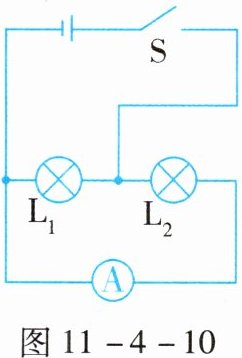

19. 如图11 - 4 - 10所示，电路中的各元件均完好，导线连接牢固。闭合开关后，下列说法正确的是(B)。

A.灯泡L₁、L₂并联，电流表测量通过灯泡L₁的电流
B.灯泡L₁、L₂并联，电流表测量通过灯泡L₂的电流
C.灯泡L₁、L₂并联，电流表测量干路中的电流
D.灯泡L₁、L₂串联，电流表测量干路中的电流

答案： 19.B

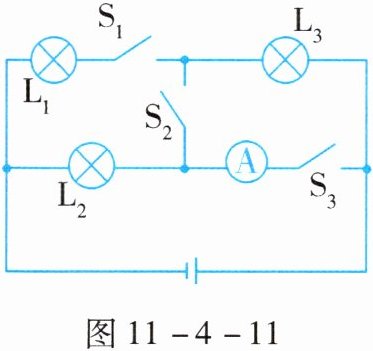

20. 如图11 - 4 - 11所示，下列关于此电路的说法正确的是(D)。

A.只闭合开关S₁时，灯泡L₁、L₂并联
B.只闭合开关S₂时，灯泡L₂、L₃并联
C.只闭合开关S₂、S₃时，灯泡L₂、L₃串联，电流表测量串联电路中的电流
D.闭合所有开关时，灯泡L₁、L₂并联，L₃短路，电流表测量并联电路中干路的电流

答案： 20.D
