《2025年新课程同步学案九年级物理全一册北师大版》

13. 将一张锡纸撕成中间窄、两端宽的条形，把锡纸的两端分别接在一节干电池的正、负极上，锡纸就可以燃烧起来，如图$13 - 3 - 4$所示。锡纸通电后燃烧是因为电流的热效应，锡纸一般都是在窄处燃烧，这是因为相对于宽处，窄处的电阻大，在同样的条件下产生的热量多。

答案： 13.热效应 电阻大

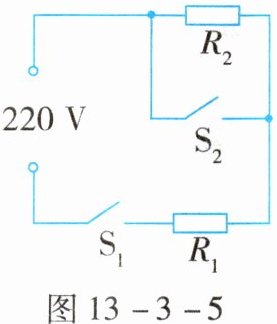

14. 图$13 - 3 - 5$是某电烤炉的简化电路图，小琳查看说明书后得知$R_{1}$、$R_{2}$均是电热丝，$R_{1}=44\Omega$，$R_{2}=66\Omega$，忽略温度对电热丝阻值的影响。只闭合开关$S_{1}$时，电烤炉处于低温(选填“高温”或“低温”)挡，在此状态下通电$5min$，电烤炉产生的热量是$1.32×10^{5}$$J$。

答案： 14.低温 $1.32×10^{5}$

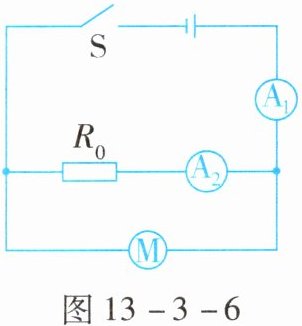

15. 如图$13 - 3 - 6$所示，定值电阻$R_{0}$的阻值为$10\Omega$，电动机线圈的电阻为$2\Omega$。闭合开关$S$，电流表$A_{1}$、$A_{2}$的示数分别为$0.8A$、$0.3A$，则：电源两端的电压为3$V$；$1min$内，电流通过电动机产生的热量为30$J$，电动机消耗的电能为90$J$。

答案： 15.3 30 90

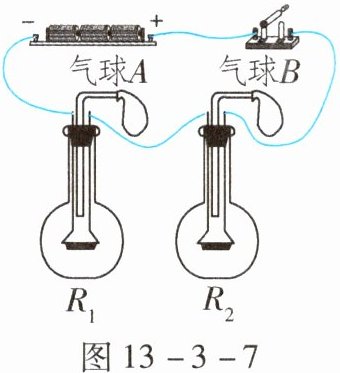

16. 如图$13 - 3 - 7$所示，串联的两根电阻丝($R_{1} ＜ R_{2}$)被封闭在两个完全相同的烧瓶中，并通过玻璃管与相同的气球相连。闭合开关，通过两根电阻丝的电流相等(选填“相等”或“不相等”)，密闭烧瓶内的空气被加热，观察到气球B(选填“$A$”或“$B$”)先鼓起来。

答案： 16.相等 B

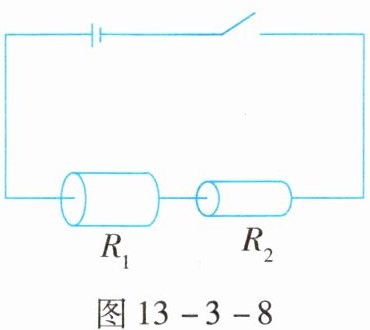

17. 如图$13 - 3 - 8$所示，将材料和长度均相同、横截面积不同($S_{1} ＞ S_{2}$)的两根实心铁棒$R_{1}$、$R_{2}$串联接入电路，在它们的表面均匀涂上厚度一样的蜡，闭合开关一段时间后，会观察到(B)。

A.铁棒$R_{1}$上的蜡熔化得快
B.铁棒$R_{2}$上的蜡熔化得快
C.铁棒$R_{1}$、$R_{2}$上的蜡熔化得一样快
D.无法比较铁棒$R_{1}$、$R_{2}$上的蜡熔化的快慢

答案： 17.B

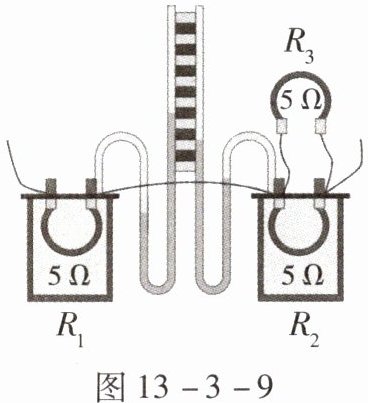

18. 图$13 - 3 - 9$是“探究影响电流热效应的因素”实验的装置，下列说法

错

误

的是(D)。

A.通过$U$形管两侧液面的高度差可比较电阻丝产生热量的多少
B.通过实验现象可知，当电阻和通电时间一定时，电流越大，通电导体产生的热量越多
C.若把电阻丝$R_{3}$放在右边的容器中，则该实验装置可以探究电流的热效应与电阻大小的关系
D.若把电阻丝$R_{3}$放在右边的容器中，则会导致右边$U$形管两侧液面的高度差比左边的大

答案： 18.D
