《2025年新课程同步学案九年级物理全一册北师大版》

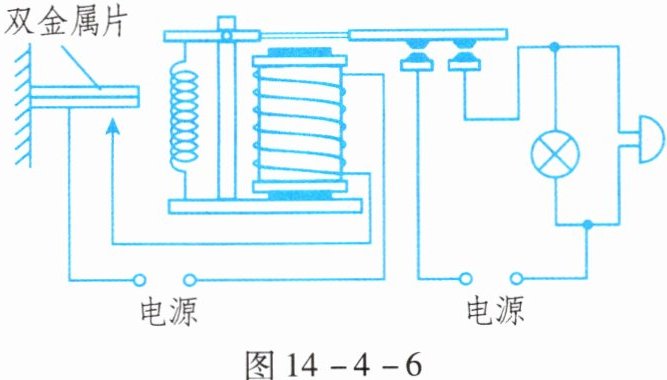

10. 图 14 - 4 - 6 是火灾自动报警器的原理图，发生火灾时，将会发生下列变化：①温度升高使双金属片弯曲；②接通触点使工作电路中有电流通过；③电磁铁有磁性；④衔铁被吸下；⑤接通触点使控制电路中有电流通过；⑥红灯亮、电铃响，发出警报。上述变化的正确顺序是(B)。

A.①②③④⑤⑥
B.①⑤③④②⑥
C.①②④③⑤⑥
D.①⑤④③②⑥

答案： 10.B

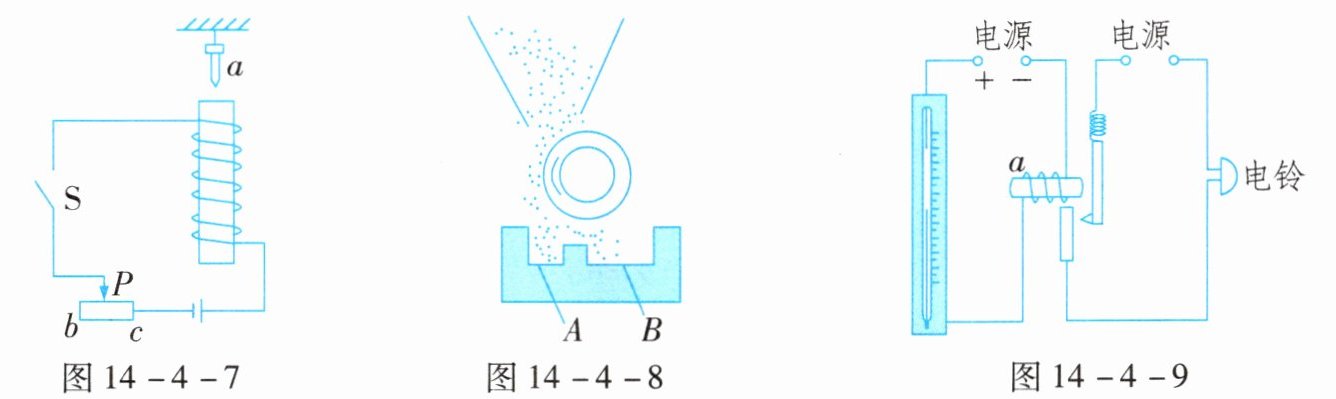

11. 如图 14 - 4 - 7 所示，a 是一根铁钉，用橡皮筋悬挂起来。当闭合开关 S 时，橡皮筋将会伸长；当滑动变阻器的滑动头 P 向 c 端移动时，橡皮筋将会伸长。(均选填“伸长”或“缩短”)

答案： 11.伸长　伸长

12. 图 14 - 4 - 8 是电磁选矿的情景，当电磁选矿机工作时，铁砂将落入B箱，非铁物质将落入A箱。(均选填“A”或“B”)

答案： 12.B　A

13. 图 14 - 4 - 9 是一种温度自动报警器的原理图，图中的水银温度计在制作时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈，电磁铁产生磁性，衔铁被吸引，工作电路接通，电铃响起，发出报警信号。此时电磁铁的 a 端为S极。若将温度计上端的金属丝向下调整，则报警温度将降低(选填“升高”或“降低”)。

答案： 13.磁性　S　降低
