《2025年新课程同步学案九年级物理全一册北师大版》

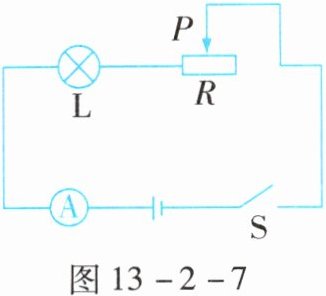

14. 小粒做“测量小灯泡的电功率”实验，连接了如图 13 - 2 - 7 所示的电路，将滑动变阻器 R 的滑动头 P 移动到阻值最大处，闭合开关 S，发现小灯泡 L 不亮。接下来的操作步骤最合理的是(D)。

A.断开开关 S，更换额定功率大一些的小灯泡重新实验
B.断开开关 S，更换输出的电压更大的电源重新实验
C.断开开关 S，拆掉导线重新连接电路
D.观察电流表的示数是否为零，判断电路是否断路

答案： D

15. 灯泡甲上标有“6 V 9 W”的字样，灯泡乙上标有“6 V 6 W”的字样，则灯泡乙正常发光时的电阻更大。如果将它们串联接入两端电压为 6 V 的电路中，灯泡乙更亮一些；如果将它们并联接入两端电压为 6 V 的电路中，灯泡甲更亮一些。(均选填“甲”或“乙”)

答案： 乙 乙 甲

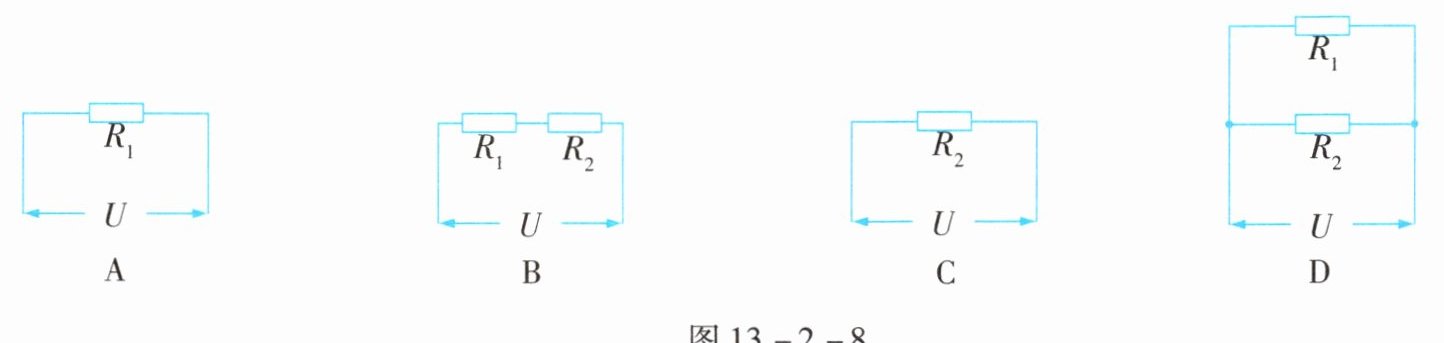

16. 电阻 R₁ 和 R₂(R₁ ＞ R₂)按照如图 13 - 2 - 8 所示的四种方式接在同一电源两端，则电路的总功率最小的是(B)。
]

答案： B

17. 下列关于电功率的说法

不

正

确

的是(D)。

A.电功率大的用电器消耗的电能不一定多
B.同一用电器在不同的电压下工作时，其电功率不同
C.标有“12 V 6 W”和“9 V 6 W”字样的两只小灯泡正常发光时的电功率相同
D.额定功率大的用电器工作时消耗电能也快

答案： D

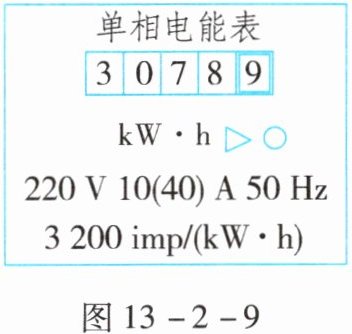

18. 小利家电能表的表盘如图 13 - 2 - 9 所示。小利断开家中的其他用电器，只将额定电压为 220 V、额定功率为 1 500 W 的电热水器单独接入电路。电热水器工作了 1 min，小利发现电能表的指示灯闪烁了 80 次。下列说法正确的是(C)。

A.电能表是测量电流做功快慢的仪表
B.图 13 - 2 - 9 说明小利家已经用电 30 789 kW·h
C.电热水器的实际功率为 1 500 W
D.小利家同时工作的用电器的总功率不能超过 2 200 W

答案： C
