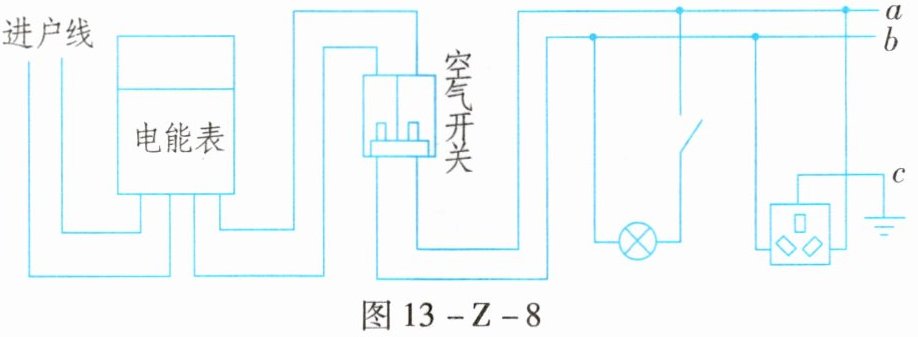

9. 图 13 - Z - 8 是某家庭电路的示意图。关于该家庭电路，下列说法正确的是(C)。

A.若电路连接正确，则导线 $ b $ 是火线
B.电能表计数器所显示的数字的单位是千瓦
C.若空气开关“跳闸”，则可能是电路中出现了短路
D.正确使用氖管试电笔，插入三孔插座的某一孔，若氖管不发光，则该孔一定接零线

答案： C

10. 小琴家(普通家庭)的进户线上装有空气开关，当家庭电路中的总电流大于空气开关允许通过的最大电流时，空气开关会发生“跳闸”。小琴家的空气开关允许通过的最大电流可能是(C)。

A.63 mA
B.630 mA
C.63 A
D.630 A

答案： C

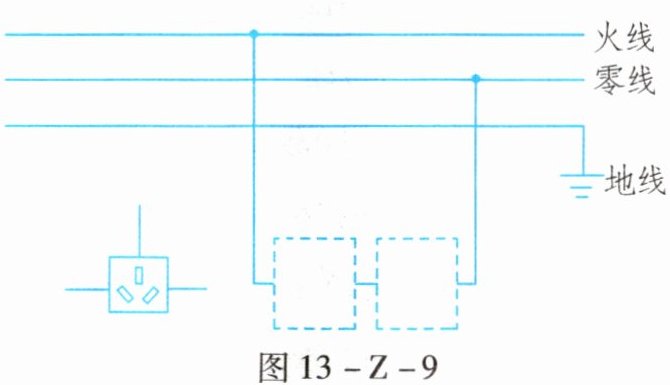

11. 请在图 13 - Z - 9 中的虚线框内画出开关 S 和电灯 L 的元件符号，并用笔画线表示导线将三孔插座接入电路。

答案：

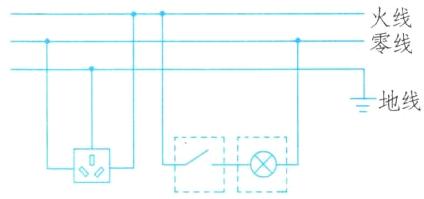

11.如图所示
