《2025年新课程同步学案九年级物理全一册北师大版》

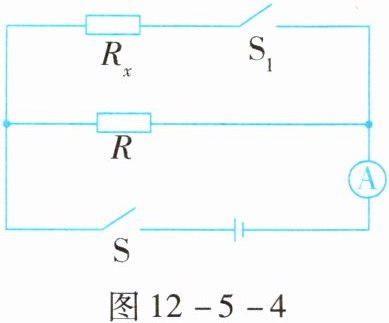

9. 如图12 - 5 - 4所示的是测量未知电阻$ R_x $的阻值的电路，电阻R的阻值已知，电源两端的电压恒定。先闭合开关S，测出通过电阻R(选填“$ R_x $”或“R”)的电流为$ I_1 $；再闭合开关S₁，测出通过干路的电流为$ I_2 $。未知电阻$ R_x = $$\frac{I₁}{I₂ - I₁}$R(用已知量的符号表示)。

答案： 9.R S₁ $\frac{I₁}{I₂ - I₁}$R

10. 某实验小组利用如图12 - 5 - 5所示的电路测量未知电阻$ R_x $的阻值，电源两端的电压恒定，电阻R的阻值已知。先闭合开关$ S_1 $、断开开关$ S_2 $，电流表的示数为$ I_1 $。再闭合开关$ S_2 $，电流表的示数为$ I_2 $。未知电阻$ R_x = $$\frac{I₁}{I₂ - I₁}$R(用已知量的符号表示)。

答案： 10.$\frac{I₁}{I₂ - I₁}$R

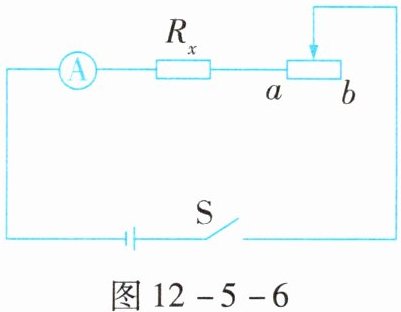

11. 小红在测量未知电阻$ R_x $的阻值的实验过程中发现电压表已损坏，于是她从实验室拿来了一个最大阻值为$ R_0 $的滑动变阻器，设计了如图12 - 5 - 6所示的电路。先闭合开关S，滑动变阻器的滑动头移动到最左端时，电流表的示数为$ I_1 $；滑动变阻器的滑动头移动到最右端时，电流表的示数为$ I_2 $。未知电阻$ R_x = $$\frac{I₂}{I₁ - I₂}$R₀(用已知量的符号表示)。

答案： 11.滑动变阻器的滑动头移动到最右端时 $\frac{I₂}{I₁ - I₂}$R₀

12. 小靖利用如图12 - 5 - 7所示的电路测量未知电阻$ R_x $的阻值。先闭合开关$ S、S_1 $，记录电压表的示数$ U_1 $。接下来应进行的实验操作是断开开关S₁，记录电压表的示数U₂。未知电阻$ R_x = $$\frac{U₁ - U₂}{U₂}$R₀(用已知量和测得的物理量的符号表示)。

答案： 12.断开开关S₁，记录电压表的示数U₂ $\frac{U₁ - U₂}{U₂}$R₀

13. 小文用如图12 - 5 - 8所示的电路测量未知电阻$ R_x $的阻值，$ R_0 $是已知电阻，R是电阻箱，S是单刀双掷开关，a、b是单刀双掷开关的两个触点。先让开关S与触点a接触，电流表的示数为I；再让开关S与触点b接触，调节电阻箱R接入电路的阻值，直到电流表的示数为I，读出电阻箱的示数，电阻箱的示数即待测电阻$ R_x $的阻值大小。

答案： 13.a　b　电阻箱R接入电路的阻值　电流表的示数为I
