《2025年新课程同步学案九年级物理全一册北师大版》

1. 常见的家庭电路由进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。

答案： 电能表　总开关

2. 进户线由户外低压输电线上引来，其中一根叫零线，另一根叫火线。正常情况下零线与大地间没有电压，火线与零线之间有220V电压。

答案： 220

3. 在现代家庭电路中，熔断器和闸刀开关大都被空气开关所替代。当电路中电流过大时，空气开关就会自动“跳闸”，从而切断电路。

答案： 空气开关　空气开关

4. 三孔插座中下方的两个孔分别连接零线和火线，插座正上方的孔是接地线的插孔。

答案： 零　地

5. 我国家庭电路的电压是220V，家庭电路中的各用电器是并联(选填“串联”或“并联”)接入电路的。

答案： 220　并联

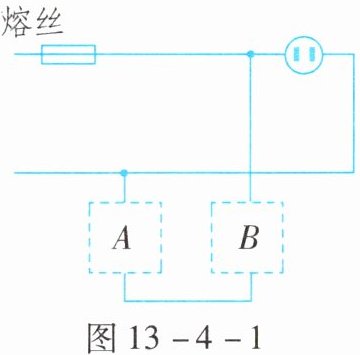

6. 某家庭电路的一部分如图13 - 4 - 1所示，在A、B处分别接入电灯和开关，开关应接在B(选填“A”或“B”)处。将台灯的插头插入两孔插座，闭合开关后，台灯能(选填“能”或“不能”)发光。

答案： B　能

7. 图13 - 4 - 2是某家庭电路的示意图，下列说法正确的是(A)。

A.电能表和总开关的位置不可以互换
B.控制灯泡的开关和它所控制的灯泡的位置可以互换
C.总开关只控制火线的通断，不控制零线的通断
D.两孔插座的左右插孔接线不用区分火线和零线

答案： A
