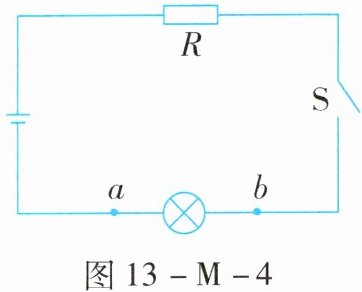

7. 如图 13 - M - 4 所示，电源两端的电压保持不变，R 为定值电阻。当在 a、b 两点之间接入一只标有“2.5 V 1.25 W”字样的小灯泡甲时，闭合开关 S，小灯泡甲恰好正常发光。若在 a、b 两点之间接入一只标有“2.5 V 0.6 A”字样的小灯泡乙(设两只小灯泡灯丝的电阻不变)，闭合开关 S，则小灯泡乙(B)。

A.比正常发光时亮些
B.比正常发光时暗些
C.仍能正常发光
D.灯丝将会被烧断

答案： 7.B

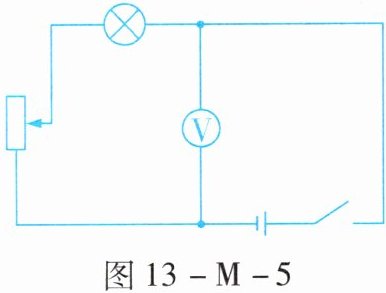

8. 如图 13 - M - 5 所示，电源两端的电压保持不变。闭合开关，将滑动变阻器的滑动头向上移动的过程中，下列说法正确的是(C)。

A.灯泡变暗，电压表的示数变大
B.灯泡变亮，电压表的示数不变
C.电路的总功率变小，电压表的示数不变
D.电路的总功率变大，电压表的示数变大

答案： 8.C

9. 下列关于家庭电路和安全用电的说法正确的是(D)。

A.只有大功率用电器才需要使用三孔插座
B.使用试电笔时，手不能接触试电笔上任何金属体
C.检查和维修电路时，可以不切断电路
D.不可用湿手接触带电体

答案： 9.D

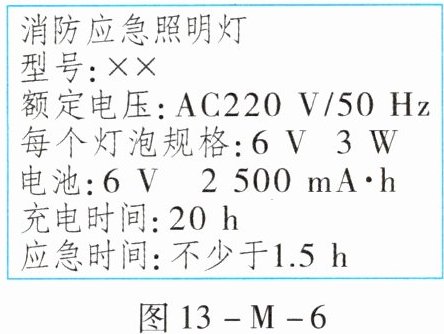

10. 图 13 - M - 6 是一款消防应急照明灯铭牌上的信息。当外部电路通电时应急灯不亮，当外部电路停电时应急灯内的电路接通，两只灯泡均正常发光。下列说法正确的是(A)。

A.给应急灯的电池充电时是将电能转化为化学能
B.应急灯的电池充满电后，储存的电能为$ 6.0×10^{4} J$
C.应急灯的电池充满电后，可以让两只灯泡正常发光 3 h
D.每只灯泡正常工作时的电流都是 2 A

答案： 10.A

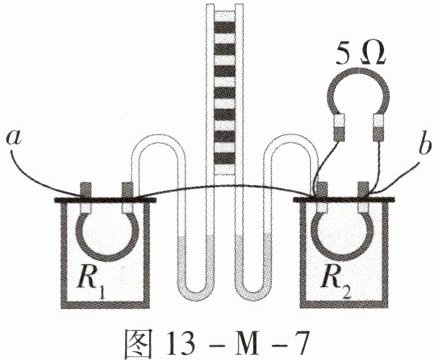

11. (双选)图 13 - M - 7 是“探究影响电流热效应的因素”的实验装置，两个相同的透明容器中密封着等量的空气，分别接入电阻丝$ R_{1}$和$ R_{2}，$且$ R_{1}=R_{2}。$将导线 a 和 b 接入电路进行实验。下列说法正确的是(AC)。

A.该装置可用来探究通电导体产生的热量跟电流大小的关系
B.电阻丝$ R_{2}$的阻值一定是 5 Ω
C.该装置可用来探究通电导体产生的热量跟通电时间的关系
D.通电一段时间后，右边 U 形管内两侧液面的高度差一定比左边的大

答案： 11.AC
