《2025年新课程同步学案九年级物理全一册北师大版》

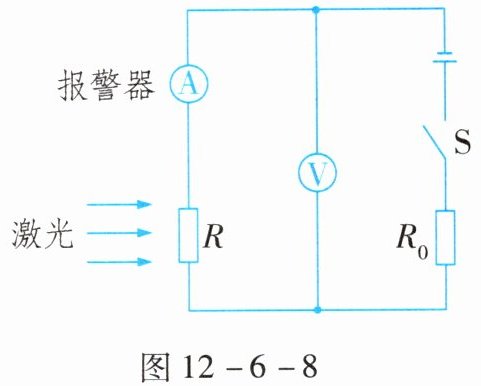

10. 图 12 - 6 - 8 是某地下停车场烟雾报警器的简化原理图，电源两端的电压保持不变，$R_{0}$为定值电阻，$R$为光敏电阻，其阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。闭合开关 S，当有烟雾遮挡射向光敏电阻 R 的激光时，电压表的示数变大，电流表的示数变小(以上两空均选填“变大”“变小”或“不变”)。要使报警器在浓度更低的烟雾下报警，$R_{0}$应选用阻值更大(选填“更大”或“更小”)的电阻。

答案： 变大 变小 更大

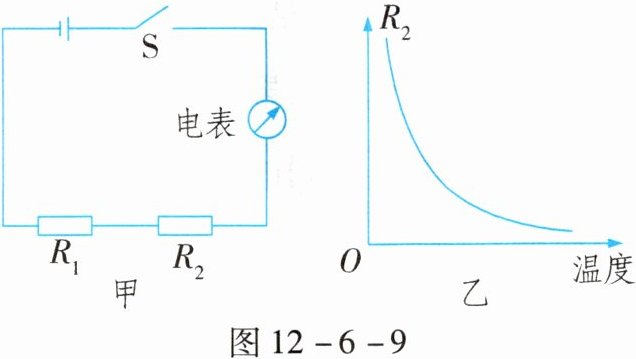

11. 小明有一个可以显示水温的“智能水杯”。为了探究“智能水杯”内部的电路，小明设计了如图 12 - 6 - 9 甲所示的电路来模拟“智能水杯”的功能，电源两端的电压恒定，$R_{1}$是阻值已知的定值电阻；$R_{2}$是热敏电阻，其阻值随温度变化的关系图像如图 12 - 6 - 9 乙所示；电表选用电流表和电压表中的一个，电表的示数可以反映环境温度的高低。闭合开关 S，下列说法正确的是(C)。

A.电表应选用电压表
B.温度越高，热敏电阻$R_{2}$的阻值越大
C.温度越高，电表的示数越大
D.温度越高，定值电阻$R_{1}$两端的电压越小

答案： C

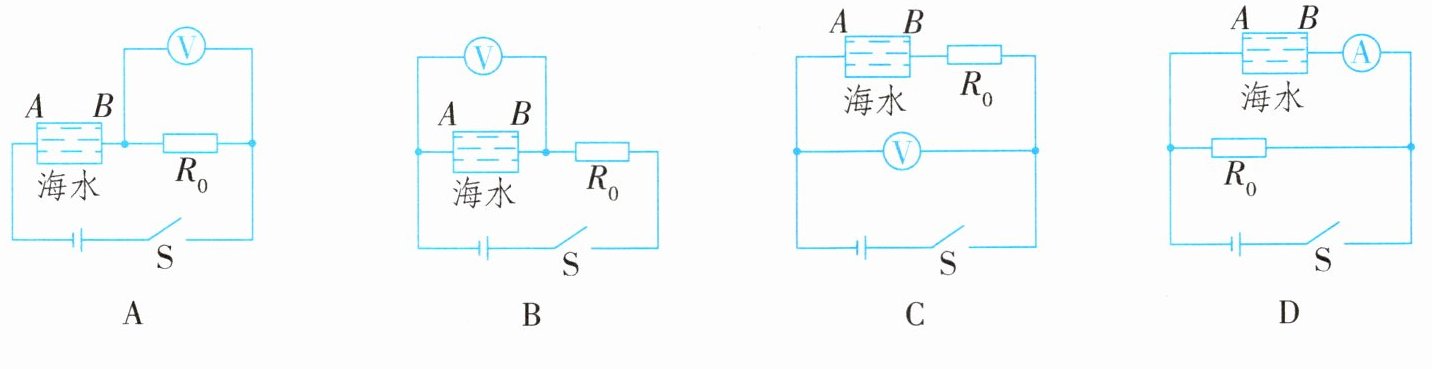

12. 海水的含盐率越高，其导电性能越好，间距固定的金属片 A、B 之间海水的电阻就越小。如图 12 - 6 - 10 所示的电路中，电源两端的电压恒定，$R_{0}$为定值电阻，闭合开关 S，海水的含盐率升高时，电表的示数变小的是(B)。

答案： B
