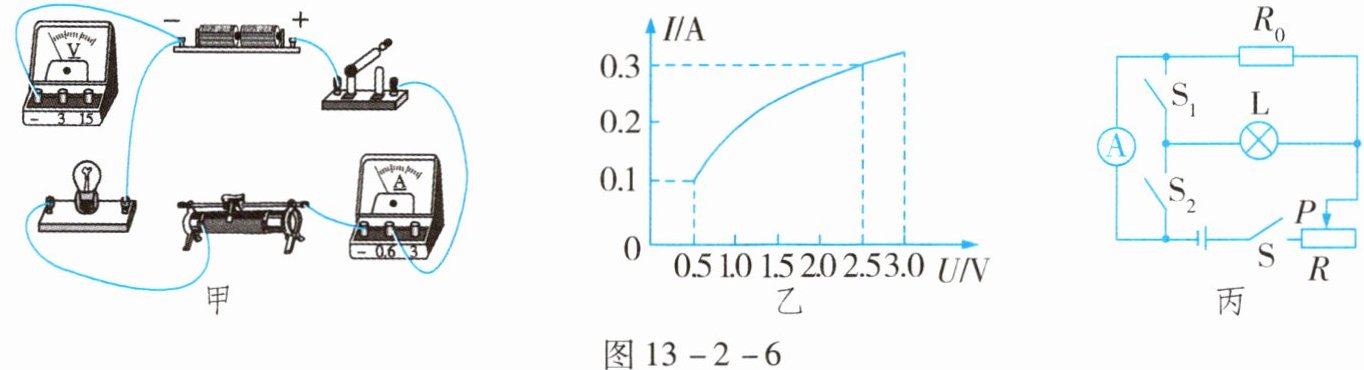

13. 实验小组利用如图 13 - 2 - 6 甲所示的实验器材来测量小灯泡的电功率,小灯泡的额定电压为 2.5 V,电源两端的电压恒为 3 V。

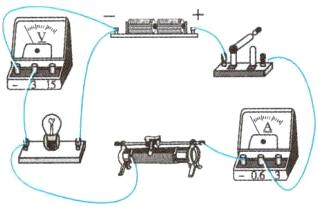

(1) 图 13 - 2 - 6 甲中缺少了一根导线,请你用笔画线表示导线将电路补充完整,导线不得交叉。
(2) 正确连接电路后,将滑动变阻器的滑动头从阻值最大处逐渐向
(3) 实验小组利用测得的数据绘制出了小灯泡的 I - U 图像,如图 13 - 2 - 6 乙所示。由图像可知,小灯泡的额定功率为
A. 10 Ω,1.5 A
B. 15 Ω,1 A
C. 25 Ω,0.5 A
D. 30 Ω,0.3 A
(4) 分析小灯泡的 I - U 图像,发现通过小灯泡的电流与其两端的电压不成正比,其原因可能是
(5) 为了测量额定电压为 U₀ 的小灯泡 L 的额定功率,实验小组设计了如图 13 - 2 - 6 丙所示的电路(R₀ 为已知阻值的定值电阻,R 为滑动变阻器)。实验操作如下:
① 闭合开关 S、S₂,移动滑动变阻器 R 的滑动头 P,使电流表的示数为
② 保持滑动变阻器 R 的滑动头 P 的位置不变,断开开关 S₂,闭合开关 S₁,此时电流表的示数为 I,则小灯泡 L 的额定功率 Pₙ =

(1) 图 13 - 2 - 6 甲中缺少了一根导线,请你用笔画线表示导线将电路补充完整,导线不得交叉。
(2) 正确连接电路后,将滑动变阻器的滑动头从阻值最大处逐渐向
左
(选填“左”或“右”)移动。请在虚线框内帮他们设计一个记录实验数据的表格。(3) 实验小组利用测得的数据绘制出了小灯泡的 I - U 图像,如图 13 - 2 - 6 乙所示。由图像可知,小灯泡的额定功率为
0.75
W。该实验所选用的滑动变阻器的规格可能是C
(填字母)。A. 10 Ω,1.5 A
B. 15 Ω,1 A
C. 25 Ω,0.5 A
D. 30 Ω,0.3 A
(4) 分析小灯泡的 I - U 图像,发现通过小灯泡的电流与其两端的电压不成正比,其原因可能是
灯丝的电阻随温度的升高而增大
。(5) 为了测量额定电压为 U₀ 的小灯泡 L 的额定功率,实验小组设计了如图 13 - 2 - 6 丙所示的电路(R₀ 为已知阻值的定值电阻,R 为滑动变阻器)。实验操作如下:
① 闭合开关 S、S₂,移动滑动变阻器 R 的滑动头 P,使电流表的示数为
$\frac{U_{0}}{R_{0}}$
,此时小灯泡 L 恰好正常发光。② 保持滑动变阻器 R 的滑动头 P 的位置不变,断开开关 S₂,闭合开关 S₁,此时电流表的示数为 I,则小灯泡 L 的额定功率 Pₙ =
$U_{0}(1 - \frac{U_{0}}{R_{0}})$
(用 U₀、R₀ 和 I 表示)。
答案:
(1)如图所示
(2)左 如表1所示
表1 测量小灯泡的电功率
实验序号 电压表的示数$U/V$ 电流表的示数$I/A$ 小灯泡的电功率$P/W$ 小灯泡的亮度
1
2
3
(3)0.75 C
(4)灯丝的电阻随温度的升高而增大
(5)$\frac{U_{0}}{R_{0}}$ $U_{0}(1 - \frac{U_{0}}{R_{0}})$
(1)如图所示
(2)左 如表1所示
表1 测量小灯泡的电功率
实验序号 电压表的示数$U/V$ 电流表的示数$I/A$ 小灯泡的电功率$P/W$ 小灯泡的亮度
1
2
3
(3)0.75 C
(4)灯丝的电阻随温度的升高而增大
(5)$\frac{U_{0}}{R_{0}}$ $U_{0}(1 - \frac{U_{0}}{R_{0}})$
