《2025年新课程同步学案九年级物理全一册北师大版》

1. 在家庭电路中，插座和照明灯是并联(选填“并联”或“串联”)接入电路的。为了防止触电事故的发生，必须把用电器的开关安装在火线(选填“零线”或“火线”)与用电器之间。

答案： 1.并联 火线

2. 把一台电动机接入两端电压为 220 V 的电路，通过电动机的电流为 5 A，电动机线圈的电阻为 4 Ω，则 1 min 内电动机消耗的电能为6.6×10⁴J，电动机线圈产生的热量为6000J。

答案： 2.$6.6 × 10^{4}$ $6 000$

3. 小俊想测量家里电热水壶的电功率，他将电热水壶单独接在家庭电路中烧水，壶内装有质量为 1.2 kg、初温为 20 ℃的水，电热水壶工作 5 min 后，水温升高了 50 ℃。若如图 13 - M - 1 所示的电能表的转盘转了 240 r，则电热水壶的实际功率是1200W，水吸收的热量是2.52×10⁵J。$[c_{水}=4.2×10^{3} J/(kg·℃)]$

答案： 3.$1 200$ $2.52 × 10^{5}$

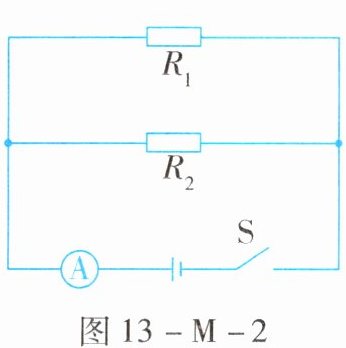

4. 如图 13 - M - 2 所示，电源两端的电压恒为 6 V，电阻$ R_{1}$的阻值为 5 Ω，电阻$ R_{2}$的阻值为 10 Ω。闭合开关 S，通过电阻$ R_{1}$的电流为1.2A，电流表的示数为1.8A，电阻$ R_{1}、$$R_{2}$的电功率之比为2:1。

答案： 4.$1.2$ $1.8$ $2:1$

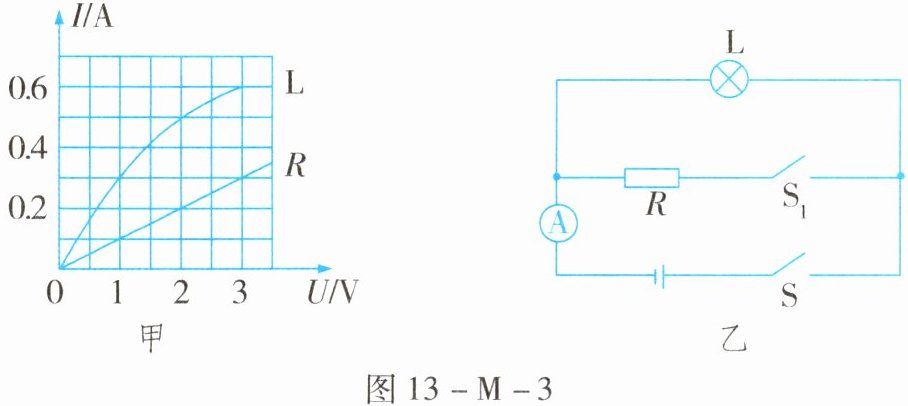

5. 图 13 - M - 3 甲是通过小灯泡 L 和电阻 R 的电流随各自两端的电压变化的关系图像。如果将小灯泡 L 和电阻 R 接入如图 13 - M - 3 乙所示的电路，只闭合开关 S，小灯泡的实际功率为 0.3 W，则小灯泡两端的电压为1V；再闭合开关$ S_{1}，$此时电路的总功率为0.4W。

答案： 5.$1$ $0.4$

6. 下列单位不是电功率单位的是(B)。

A.W
B.W/s
C.V·A
D.J/s

答案： 6.B
