《2025年新课程同步学案九年级物理全一册北师大版》

1.串联电路两端的总电压等于各用电器两端的电压之和;并联电路各支路两端的电
压相等,与并联电路两端的总电压也相等。

答案： 1.等于　之和　相等　也相等

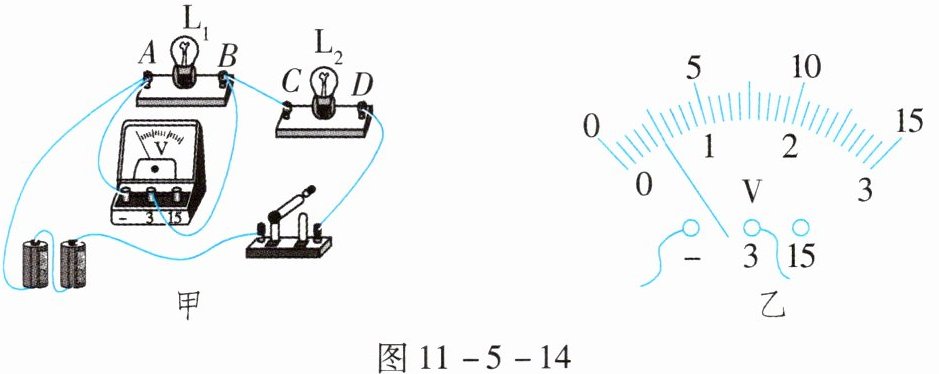

2.小顺做“探究串联电路中电压的特点”实验,他连接了如图11−5−14甲所示的电路,电源
为两节新干电池。

(1)实验中应选择不同(选填“相同”或“不同”)规格的小灯泡进行实验。
(2)小、顺在连上最后一根导线时,灯泡L,不发光,灯泡L2发光,电压表的示数为零。小顺在
连接电路时存在的错误是连接电路时开关未断开,此时电路中的故障可能是
灯泡L₁短路。
(3)排除故障并纠正错误后继续进行实验,某次测量时,电压表的示数如图11−5−14乙所
示，电压表的示数是0.5V.
(4)在测量完灯泡L,两端的电压后,小顺想移动一根导线来测量两只灯泡两端的总电压,请
在图11−5−14甲中要移动的导线上画“×”,并用笔画线代替导线按要求正确连接
电路。
(5)小顺记录的实验数据如表11−5−1所示,可初步得出结论:在串联电路中，电路两端的总电压等于各用电器两端的电压之和
。

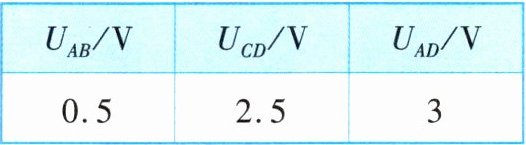

表11−5−1 探究串联电路中电压的特点
UAB/V UcD/V UAD/V
0.5 2.5 3
(6)此实验在设计方案上存在的不足之处是实验次数少，结论不具有普遍性,改进
方法是更换不同规格的灯泡多做几次实验。
(7)与他人交流时,小欢认为本次实验连接电压表时,可以不选用大量程试触来选择量程。
你认为可行吗？可行。请说明理由:______________________________。

答案：
2.
(1)不同　
(2)连接电路时开关未断开　灯泡L₁短路　
(3)0.5
(4)如图所示
　　　　　
(5)在串联电路中，电路两端的总电压等于各用电器两端的电压之和
(6)实验次数少，结论不具有普遍性　更换不同规格的灯泡多做几次实验
(7)可行　实验中使用两节新干电池作为电源，电源两端的电压是3V，电源两端的电压没有超出电压表的小量程
