《2025年新课程同步学案九年级物理全一册北师大版》

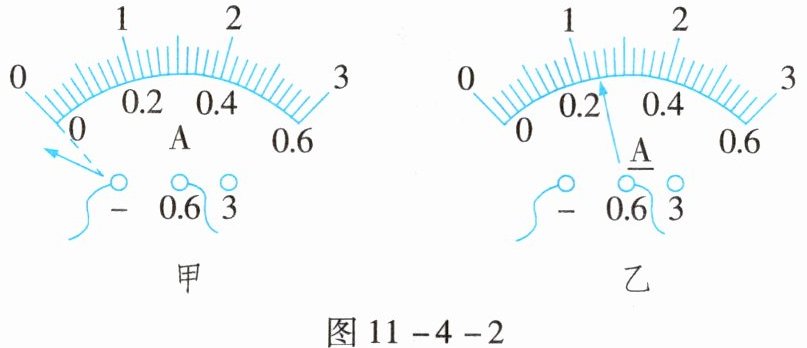

10. 测量电流时，电流表应和被测用电器串联(选填“串联”或“并联”)接入电路中。闭合开关，小莹发现电流表的指针向左偏转至如图11 - 4 - 2甲所示的位置，原因是电流表的正、负接线柱接反了。断开开关，纠正错误后，再闭合开关，小莹发现指针偏转至如图11 - 4 - 2乙所示的位置，此时电流表的示数为0.24A。若小莉在测量电流时选择的电流表的量程是0 ~ 0.6A，读数时读成了2.5A，则实际电流应该是0.50A。

答案： 10.串联　电流表的正、负接线柱接反了　0.24 0.50

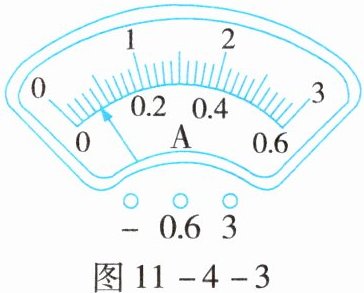

11. 小明做“用电流表测量电流”实验时，用电流表0 ~ 3A的量程试触，电流表的指针位置如图11 - 4 - 3所示，那么接下来他的操作应该是(D)。

A.闭合开关，直接读数
B.闭合开关，把“3”接线柱上的线头改接到“0.6”接线柱上，然后读数
C.断开开关，把电流表的正、负接线柱的接线互换，闭合开关后读数
D.断开开关，把“3”接线柱上的线头改接到“0.6”接线柱上，闭合开关后读数

答案： 11.D

12. 关于实验室常用的电流表的使用，下列说法正确的是(A)。

A.使用前要观察电流表的指针是否指在零刻度线处
B.电流必须从电流表的负接线柱流入，从正接线柱流出
C.电流表可以超量程使用
D.电流表的0 ~ 0.6A量程的分度值为0.1A

答案： 12.A

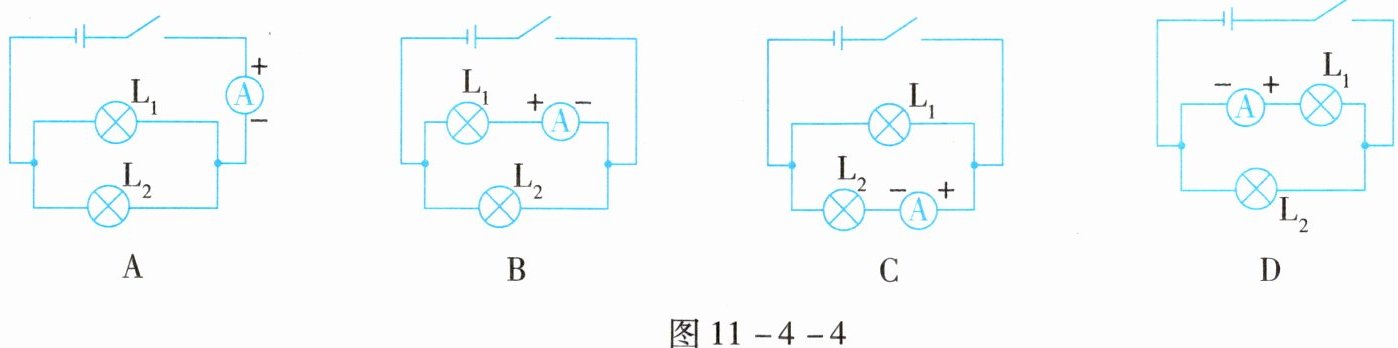

13. L₁和L₂是两只规格不同的小灯泡，如图11 - 4 - 4所示的电路图中，能正确测量通过小灯泡L₁的电流的是(D)。

答案： 13.D
