《2025年新课程同步学案九年级物理全一册北师大版》

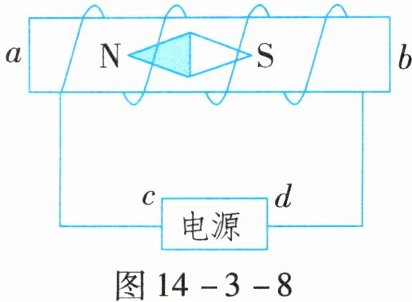

11. 如图 14 - 3 - 8 所示，小磁针(可自由转动)在螺线管的内部且静止，根据小磁针静止时的指向可知(A)。

A.a 端是通电螺线管的 N 极，c 端是电源的正极
B.b 端是通电螺线管的 N 极，d 端是电源的正极
C.a 端是通电螺线管的 N 极，c 端是电源的负极
D.b 端是通电螺线管的 N 极，d 端是电源的负极

答案： 11.A

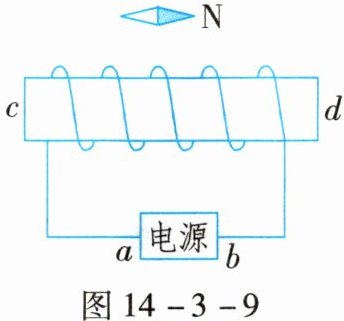

12. 在通电螺线管的上方放置一个小磁针，小磁针静止时的指向如图 14 - 3 - 9 所示，通电螺线管的 c 端为N(选填“N”或“S”)极，a 端为电源的负(选填“正”或“负”)极。

答案： 12.N　负

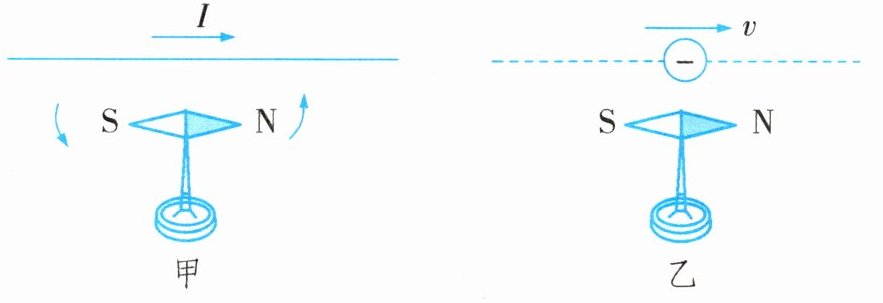

13. (1)如图 14 - 3 - 10 甲所示，小礼注意到置于通电直导线下方的小磁针(原来静止)N 极向纸内偏转，此现象说明通电导线周围存在磁场。
(2)小礼由此推测：若电子沿着水平方向平行地飞过小磁针上方(如图 14 - 3 - 10 乙所示)，小磁针也将发生偏转。请说出小礼推测的依据：电荷的定向移动形成电流。小磁针的 N 极会向纸外(选填“纸内”或“纸外”)偏转。

答案： 13.
(1)通电导线周围存在磁场　
(2)电荷的定向移动形成电流　纸外

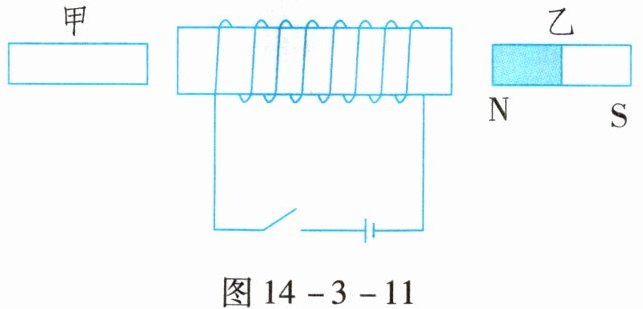

14. 如图 14 - 3 - 11 所示，甲是铜片，乙是磁体。开关闭合后(D)。

A.甲将受到向左的排斥力
B.甲将受到向右的吸引力
C.乙将受到向右的排斥力
D.乙将受到向左的吸引力

答案： 14.D
