《2025年新课程同步学案九年级物理全一册北师大版》

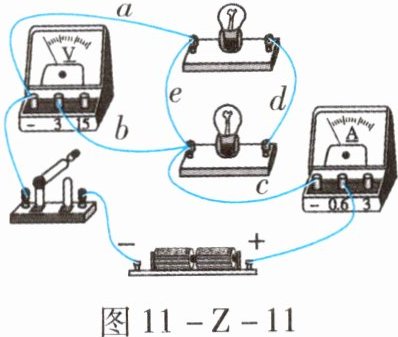

11. 小兰连接的实物电路如图11 - Z - 11所示，两只灯泡并联接入电路。当她“试触”时，发现电压表的指针不动，电流表的指针向右偏转，两只灯泡均不发光，检查发现电路的连接有错误。若直接闭合开关，可能造成的后果是烧坏电源和电流表。若要修正错误，只需改接实物图中的一根导线，则该导线为a(填字母)。

答案： 11.烧坏电源和电流表 a

12. 为了保护同学们的视力，很多学校教室里的日光灯更换为LED护眼灯。某教室里的9盏护眼灯的连接方式是并(选填“串”或“并”)联。若打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会增大(选填“增大”“减小”或“不变”)。

答案： 12.并 增大

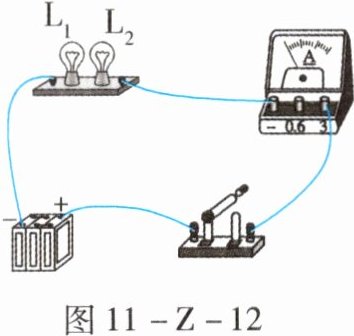

13. 如图11 - Z - 12所示，闭合开关，灯泡L₁和L₂均发光，电流表的示数为0.9 A。若把灯泡L₁取下来，则电流表的示数变为0.5 A。下列说法

错

误

的是(D)。

A.灯泡L₁和L₂是并联的
B.取下灯泡L₁后，灯泡L₂仍发光
C.通过灯泡L₁的电流是0.4 A
D.通过灯泡L₂的电流是0.9 A

答案： 13.D

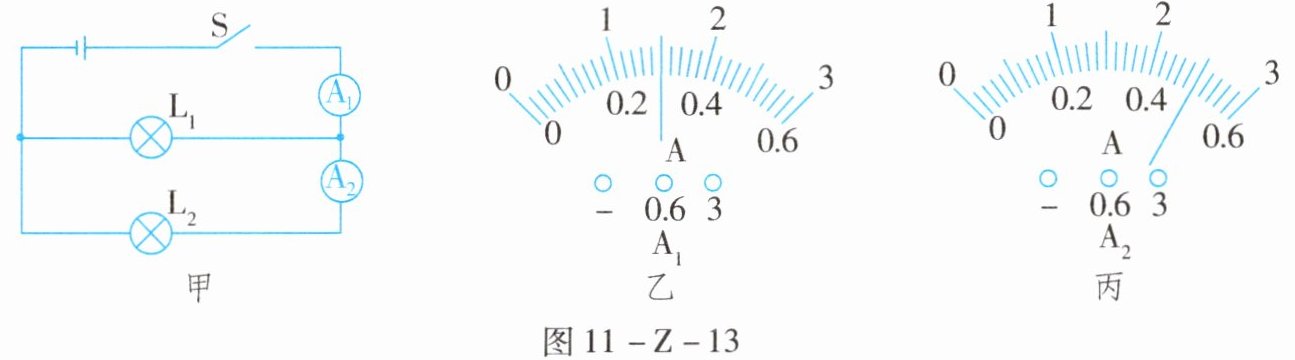

14. 如图11 - Z - 13甲所示，闭合开关S，电流表A₁、A₂的示数分别如图11 - Z - 13乙、丙所示。下列说法正确的是(C)。

A.灯泡L₁和L₂组成了串联电路
B.电流表A₁的示数是0.3 A
C.通过小灯泡L₁的电流是1 A
D.闭合开关S，若灯泡L₁所在的支路断开，则电流表A₂的示数将增大

答案： 14.C
