16. 学习了并联电路的特点和欧姆定律后,科学兴趣小组为了研究并联电路总电阻和各分电阻之间的关系,进行了以下实验。

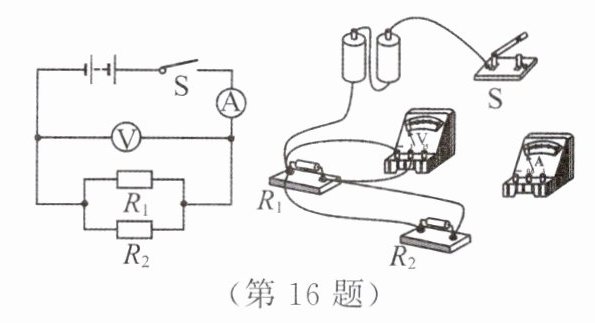

第一步,设计电路,根据电路图连接电路;第二步,闭合开关,分别读出电压表和电流表的示数并记录;第三步,计算总电阻并填入表格;第四步,换用不同规格的电阻重复上述实验。
(1) 请用笔画线代替导线,将电路连接完整。
(2) 请根据影响导体电阻大小的因素来分析两个电阻并联后总电阻变小的原因:______。
(3) 分析表中数据,若增大其中一个分电阻的阻值,则总电阻将______。

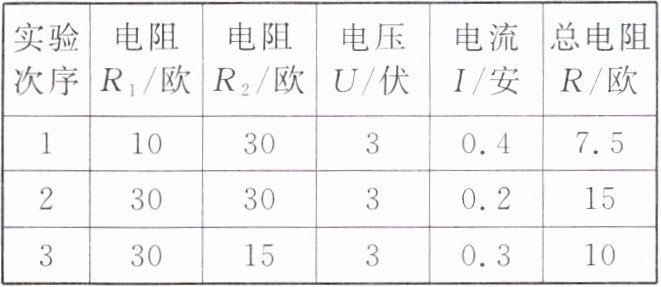

|实验次序|电阻$R_{1}/欧$|电阻$R_{2}/欧$|电压$U/伏$|电流$I/安$|总电阻$R/欧$|
|1|10|30|3|0.4|7.5|
|2|30|30|3|0.2|15|
|3|30|15|3|0.3|10|

答案：

(1)如图所示
(2)两个电阻并联后相当于增大了导体的横截面积，当导体的材料、长度、温度不变时，横截面积越大，导体的电阻越小
(3)增大
