1. 如图所示,下列关于电表 $ a $、$ b $ 的说法,正确的是(B)

A.$ a $ 为电流表,$ b $ 为电压表
B.$ a $ 为电压表,$ b $ 为电流表
C.$ a $、$ b $ 均为电流表
D.$ a $、$ b $ 均为电压表

答案： B

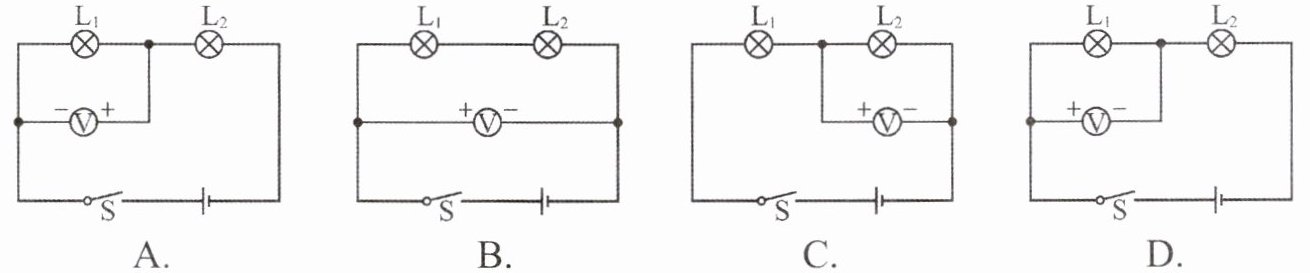

2. 如图所示,能正确地测出小灯泡 $ L_1 $ 两端电压的电路是(D)

答案： D

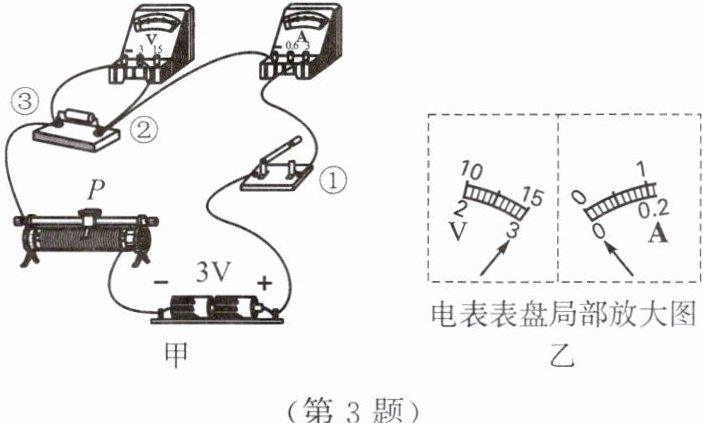

3. 用如图甲所示的电路进行伏安法测电阻实验时,小嘉闭合开关后发现电压表、电流表的示数如图乙所示。他排除某处故障后就能正常进行实验,则发生的故障可能是(C)

A.①②之间断路
B.①②之间短路
C.②③之间断路
D.②③之间短路

答案： C

4. 两个阻值相同的电阻,串联后接到 $ 6 $ 伏的电源上,通过每个电阻的电流为 $ 0.3 $ 安,则每个电阻的阻值为(C)
A.$ 20 $ 欧
B.$ 40 $ 欧
C.$ 10 $ 欧
D.$ 0.15 $ 欧

答案： C

5. 如图所示为电吹风的简化电路图。$ M $ 是电动机,$ R $ 是发热电阻,$ S $ 是选择开关。下列说法中,正确的是(D)

A.$ S $ 位于 $ B $ 和 $ C $ 位置时吹热风
B.$ S $ 位于 $ C $ 和 $ D $ 时吹冷风
C.$ S $ 位于 $ C $ 和 $ D $ 位置时,$ R $ 和 $ M $ 串联
D.$ S $ 位于 $ C $ 和 $ D $ 位置时,$ R $ 和 $ M $ 两端的电压都是 $ 220 $ 伏

答案： D
