《2025年单元学习指导与练习八年级科学上册浙教版》

例1
二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测,它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图6-1所示的电路图中,则当二氧化锡传感器所处空间中的一氧化碳浓度增大时,电压表示数U与电流表示数I发生的变化是(A)

A.U变大,I变大
B.U变小,I变小
C.U变小,I变大
D.U变大,I变小

答案： A

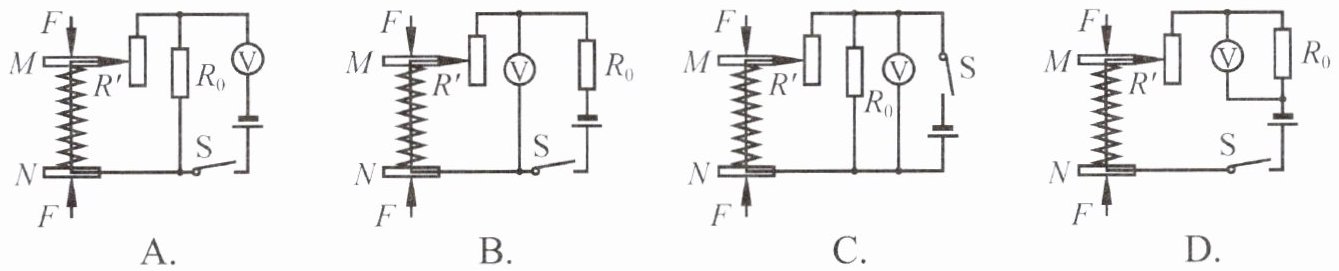

【变式】某种握力计的原理如下：弹簧上端和滑动变阻器的滑片固定在一起,$R_{0}$为保护电阻,握力大小可通过电压表的示数来显示。手握紧MN时,握力越大,电压表的示数越大。下列电路图中,属于该握力计原理图的是(B)

答案： B
