《2025年单元学习指导与练习八年级科学上册浙教版》

5. 如图所示,电源电压不变,闭合开关S,滑动变阻器的滑片P向左移动。下列说法中,正确的是(D)

A.电流表的示数变大
B.电流表的示数变小
C.电压表的示数变小
D.灯泡的亮度不变

答案： D

6. 在如图所示的电路图中,电源电压是6伏,当开关S闭合后,只有一只灯泡发光,且电压表的示数为6伏。产生这一现象的原因是(B)

A.灯泡$L_{1}$短路
B.灯泡$L_{2}$短路
C.灯泡$L_{1}$断路
D.灯泡$L_{2}$断路

答案： B

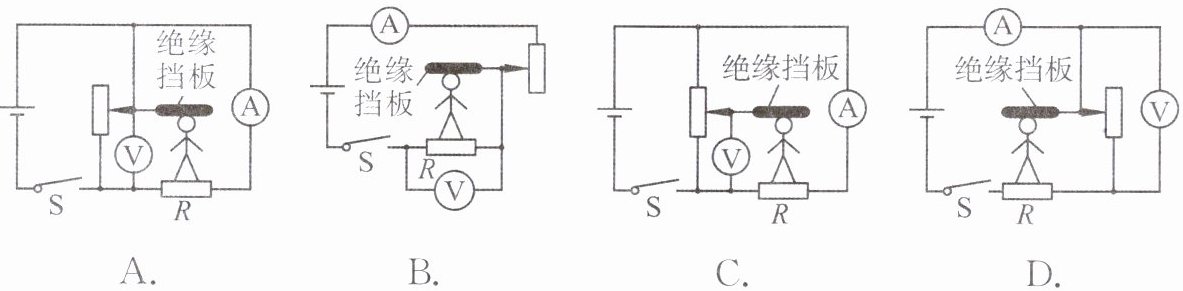

7. 小明利用某压敏电阻R及相关电路元件设计身高体重测量仪电路,压敏电阻的阻值随压力的增大而减小。现要求用电压表、电流表分别显示身高和体重的大小,且电压表、电流表的示数分别随身高、体重的增大而增大。下列电路设计中,最合理的是(C)

A.
B.
C.
D.

答案： C

8. 两个定值电阻,甲标有“$10Ω\ \ 1.5A$”的字样,乙标有“$20Ω\ \ 0.5A$”的字样。把它们串联起来,则该串联电路两端允许加的最高电压是(B)
A.25伏
B.15伏
C.10伏
D.5伏

答案： B

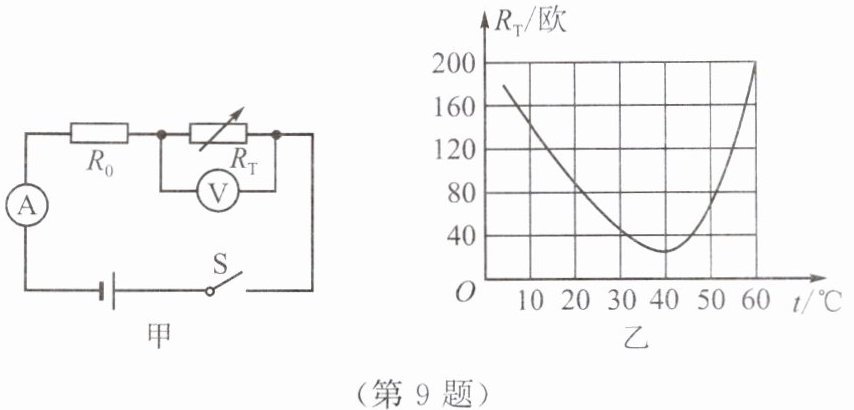

9. 新型PTC发热材料可以自动调节电路中的电流,在生活中有广泛的应用。图甲是PTC调试工作电路图,电源电压恒定不变,$R_{0}$为定值电阻;$R_{T}$是PTC电阻,其阻值随温度变化的关系图像如图乙所示。闭合开关S,在温度从$20^{\circ}C升高到60^{\circ}C$的过程中,下列说法中,错误的是(B)

A.定值电阻$R_{0}$有保护电路的作用
B.定值电阻$R_{0}$两端的电压不变
C.温度为$40^{\circ}C$时,电压表的示数最小
D.电压表与电流表示数的比值先变小后变大

答案： B
