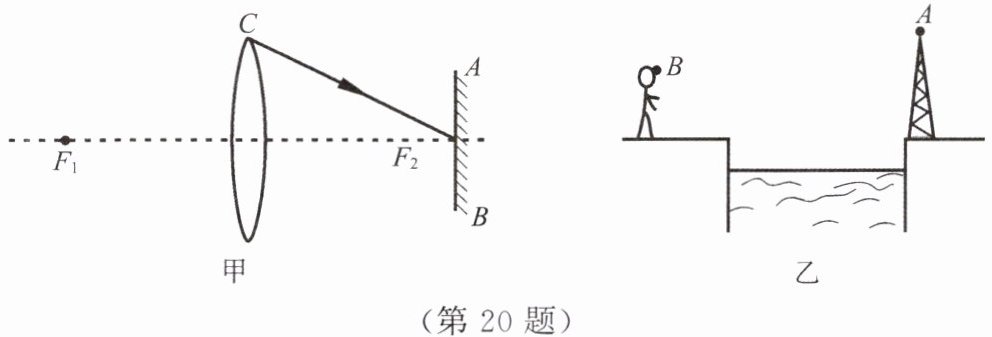

20. (1)如图甲所示$,F_1、$$F_2$为凸透镜的焦点。$CF_2$是经凸透镜折射得到的折射光线,AB为一过凸透镜焦点且与主光轴所在方向垂直的平面镜,请画出$CF_2$进入凸透镜前的入射光线和经平面镜反射得到的反射光线。
(2)如图乙所示,一个人站在河岸上,眼睛在B点时可以看到对岸发射塔的塔尖A在水中的倒影A',请完成光路图。(保留作图痕迹)

答案：

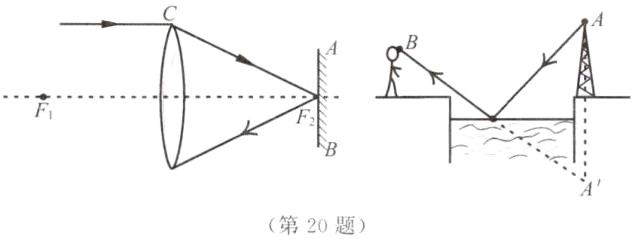

如图所示

21. 科学小组在用半圆形的玻璃砖做光的折射实验时发现：调整入射光的角度、沿某方向射向半圆形的玻璃砖的圆心时,原本射向空气中的折射光消失,而反射光却变得更亮,如图所示。这是为什么呢？在老师的指导下,他们开展了实验探究,得到的数据记录如下：

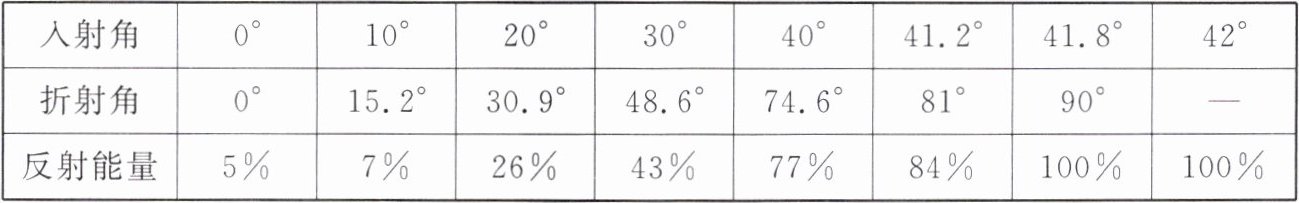

|入射角|0°|10°|20°|30°|40°|41.2°|41.8°|42°|
|折射角|0°|15.2°|30.9°|48.6°|74.6°|81°|90°|—|
|反射能量|5%|7%|26%|43%|77%|84%|100%|100%|

(1)不断增大入射角的目的是找到出现没有折射光这一现象的条件或规律。
(2)根据实验得到的数据分析,发生没有折射光这一现象需要的条件是①光从玻璃斜射向空气;②入射角大于或等于41.8°。
(3)请猜想,当光从空气斜射向玻璃时,能不能出现上述现象？不能。请说出你的理由。因为光从空气斜射入玻璃时入射角大于折射角,所以折射角不可能大于90°

答案： （1）出现没有折射光这一现象的条件或规律 （2）①光从玻璃斜射向空气;②入射角大于或等于41.8° （3）不能 因为光从空气斜射入玻璃时入射角大于折射角,所以折射角不可能大于90°
