《2025年单元学习指导与练习八年级科学上册浙教版》

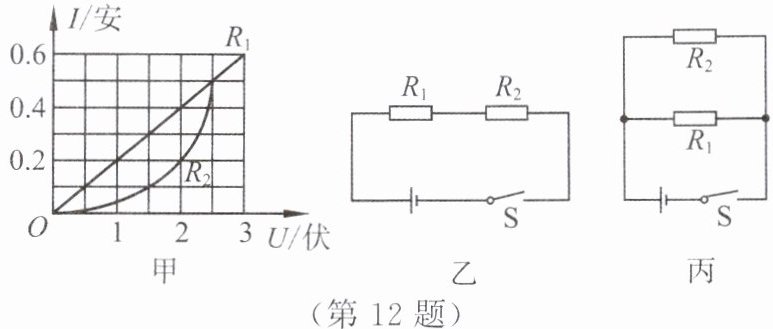

12. 如图甲所示为电阻$R_{1}和R_{2}的I-U$图像,下列说法中,正确的是(C)

A.电阻$R_{2}$为定值电阻
B.当电阻$R_{1}$两端的电压为2伏时,$R_{1}= 0.4$欧
C.如图乙所示,当开关闭合、电路中电流为0.2安时,电路总电阻为15欧
D.如图丙所示,当开关闭合、电源电压为2伏时,电路总电流为0.4安

答案： C

13. 加在导体两端的电压是6伏,导体中的电流是1安,导体的电阻是6欧。若加在导体两端的电压减小为3伏,则通过导体的电流为0.5安,导体的电阻是6欧。

答案： 6欧　0.5安　6欧

14. 现有如图所示的$I-U$关系图像,若将甲、乙两个电阻串联后接在0.2安的电路中,则电阻甲、乙两端允许加3伏电压;若将这两个电阻并联后接在2伏电源上,则干路中的电流为0.6安。

答案： 3　0.6

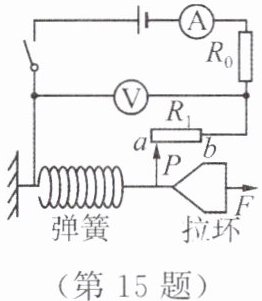

15. 某科学兴趣小组的同学利用所学的科学知识设计了一只电子拉力计(弹簧的电阻不计),原理如图所示。定值电阻$R_{0}= 5$欧,$R_{1}= 25$欧,电源电压为3伏,当不拉拉环时,金属片P刚好处于a端。
(1) 开关闭合,当拉力F增大时,电流表的示数将变大(填“变大”“变小”或“不变”)。
(2) 若要将电流表的表盘改为拉力计的表盘,当不拉拉环时,拉力计表盘上的零刻度应标在电流表表盘的0.1安处。

答案：
(1)变大　
(2)0.1
