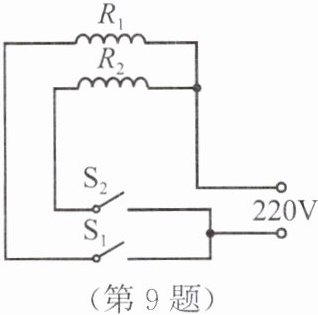

9. 如图所示为多挡位加热器的电路图,电热丝 $ R_1 $ 的电阻小于电热丝 $ R_2 $ 的电阻。闭合 $ S_1 $ 和 $ S_2 $ 时,下列对电路的分析,正确的是(C)

A.$ R_1 $ 和 $ R_2 $ 串联
B.$ R_1 $ 两端的电压小于 $ R_2 $ 两端的电压
C.通过 $ R_1 $ 的电流大于通过 $ R_2 $ 的电流
D.如果 $ R_1 $ 断路,那么 $ R_2 $ 也不能正常工作

答案： C

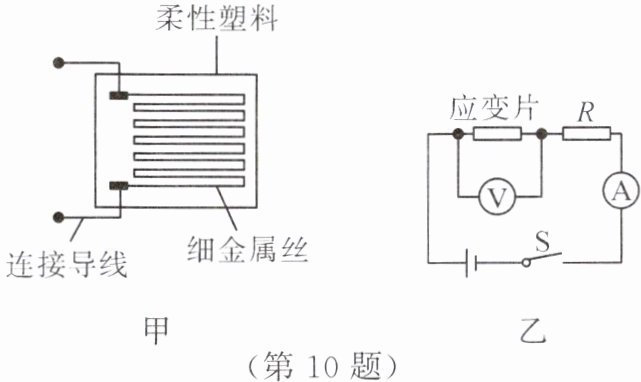

10. 将一根细金属丝置于柔性塑料中,可以制成用来检测物体形变的元件——应变片,其结构如图甲所示。将它接入如图乙所示的电路,电源电压不变,$ R $ 为定值电阻。闭合开关 $ S $,当应变片随被检测物体发生拉伸形变时,柔性塑料中的金属丝会被拉长并且变细,导致电阻变大,此时电路中的(D)

A.电压表和电流表的示数都变大
B.电压表和电流表的示数都变小
C.电压表的示数变小,电流表的示数变大
D.电压表的示数变大,电流表的示数变小

答案： D

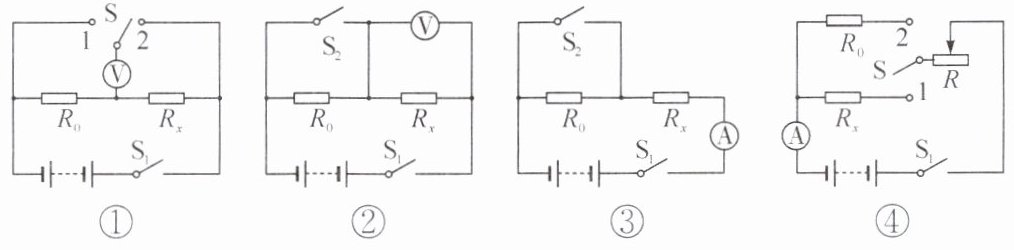

11. 如图所示为小科利用实验室常用仪器来测量未知电阻 $ R_x $ 的阻值的四种电路,电源电压恒定且未知,$ R_0 $ 是已知阻值的定值电阻,滑动变阻器 $ R $ 的最大阻值未知,实验中只能闭合或断开开关及移动滑动变阻器的滑片,其中能够测量出 $ R_x $ 的阻值的电路(D)

A.只有①
B.只有②
C.只有②③
D.只有②③④

答案： D
