17. 立定跳远能反映人体下肢的爆发力和弹跳力,是学生体质健康测试的项目之一。某兴趣小组开展了“设计立定跳远自动测距垫”的项目化学习活动,包含电路设计、表盘改造、优化改进三个环节。

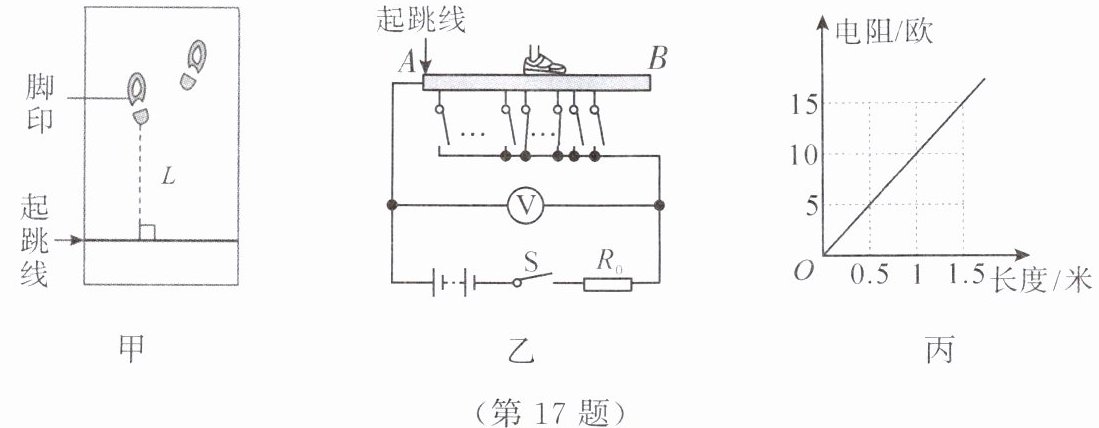

【电路设计】立定跳远的距离是指身体落地时离起跳线最近的点到起跳线的垂直距离,如图甲所示。小组同学设计了如图乙所示的电路原理图,其中电源电压恒为 $ 3 $ 伏,定值电阻 $ R_0 $ 的阻值为 $ 10 $ 欧,$ AB $ 是长度为 $ 3 $ 米的均匀电阻丝,其阻值与长度的关系如图丙所示。设定 $ A $ 为起跳线位置,电阻丝上每隔 $ 1 $ 厘米设置一个压力开关(图乙中“$\ldots$”表示未画出的压力开关),当压力开关受到一定压力时会自动闭合。

分析图丙可知,跳远距离越远,电压表的示数______。
【表盘改造】为方便读数,小组同学想在电压表表盘上标注相应的跳远距离。请通过计算说明电压表示数为 $ 1.8 $ 伏时测试者的跳远距离。

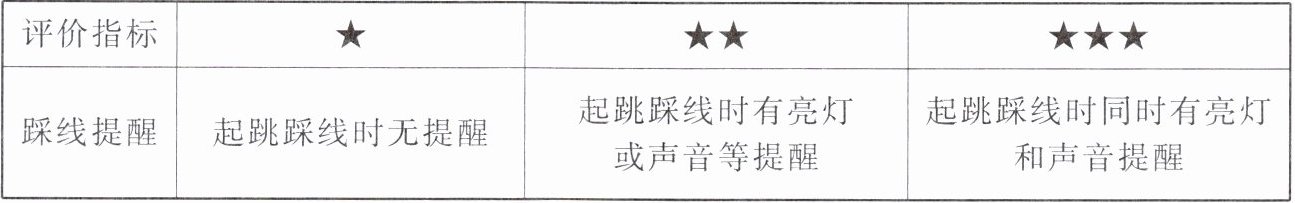

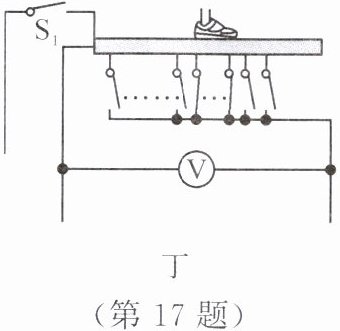

【优化改进】起跳前,测试者的脚尖不能超过起跳线,否则成绩无效。根据评价量表,本电路中缺少“踩线提醒”设计,需要改进。小组同学提出：利用小灯泡、电铃、压力开关 $ S_1 $ 等元件在原电路中增加一条电路,可以使“踩线提醒”评价指标达到“$\bigstar\bigstar\bigstar$”。改进后的部分电路连接如图丁所示,请自选元件,将电路图补充完整。

答案：
【电路设计】越大 【表盘改造】1.5米 【优化改进】如图所示
