15. 如图甲所示为研究“影响导体电阻大小的因素”的实验装置,已知电源电压恒为$3$伏。实验中用四根电阻丝作为被测导体,其中$A$、$B$、$C$三根电阻丝等长,电阻丝$D$最长。将电阻丝的两端接入电路后,通过调节滑动变阻器,保持电阻丝两端的电压始终为$2$伏,测量相关数据,并记录在下表中。

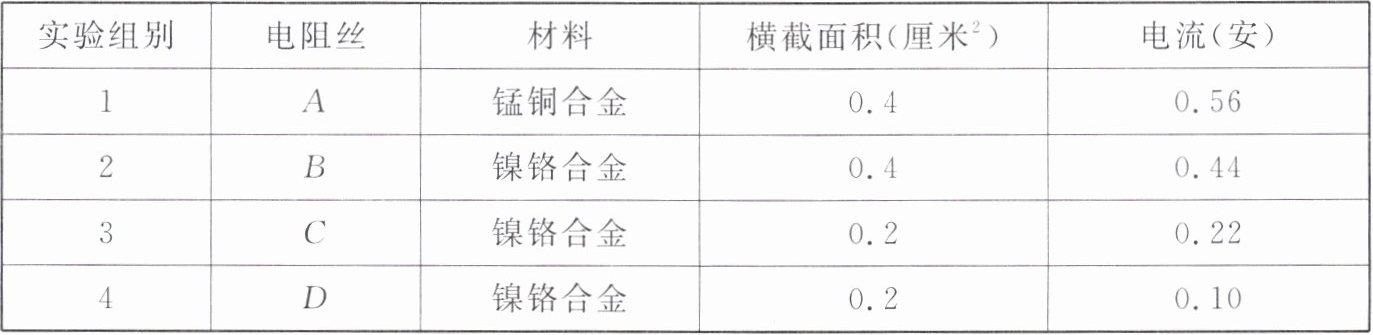

|实验组别|电阻丝|材料|横截面积(厘米^2)|电流(安)|
|1|A|锰铜合金|0.4|0.56|
|2|B|镍铬合金|0.4|0.44|
|3|C|镍铬合金|0.2|0.22|
|4|D|镍铬合金|0.2|0.10|

(1) 将电阻丝$A$的两端接入电路,闭合开关前,需要将滑动变阻器的滑片移至最右(填“左”或“右”)侧。
(2) 分析第$3$、$4$组实验的测量结果,可以得到的结论是材料和横截面积相同时，导体越长，电阻越大。

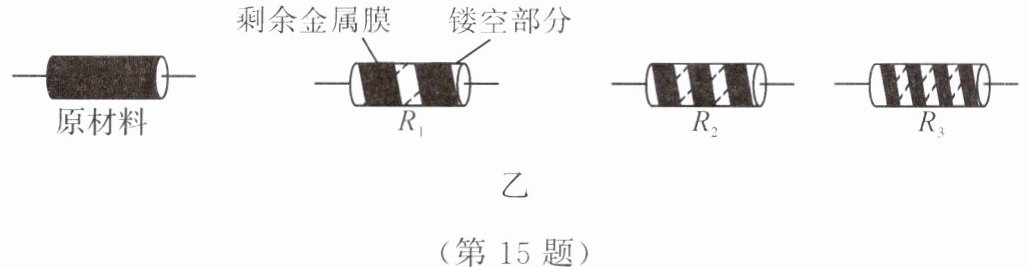

(3) 工业上一般将金属膜覆盖在陶瓷圆筒上,然后将其镂刻成螺旋状,生产出不同阻值的定值电阻,如图乙所示。用相同的金属膜镂刻成的三个阻值不同的定值电阻$R_{1}$、$R_{2}$、$R_{3}$(虚线表示背面剩余的金属膜)中,哪个电阻的阻值最大？请说明理由：R₃阻值最大，因为材料相同时，R₃所用金属膜最长，横截面积最小，所以阻值最大。

答案： （1）右 （2）材料和横截面积相同时，导体越长，电阻越大 （3）R₃阻值最大，因为材料相同时，R₃所用金属膜最长，横截面积最小，所以阻值最大
